Изолированный обратноходовой источник питания 130 Вт (пик 197 Вт) для принтеров
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- Power Integrations
- Лицензия
- Power Integrations reference design
Источник
https://www.power.com/design-support/design-examples/der-1033-130-w-isolated-flyback-197-w-peak-power-printers-using-innoswitch4-qr
Лицензия: Power Integrations reference design · атрибуция автора
Описание
Референс-дизайн реализует изолированный обратноходовой источник питания на 130 Вт длительной мощности с пиковой мощностью 197 Вт (до 100 мс) для принтеров. Основа — InnoSwitch4-QR с ключом на нитриде галлия (INN4277C-H181).
Работа без радиатора до температуры окружающей среды 55 °C, КПД выше 94 % при 115 и 230 В.
Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).
Особенности
- Обратноходовой источник 130 Вт (пик 197 Вт).
- Ключ на нитриде галлия (InnoSwitch4-QR).
- Без радиатора до 55 °C.
- КПД > 94 % при 115 и 230 В.
- Для принтеров и офисной техники.
- Файлы: схема, инженерный отчёт.

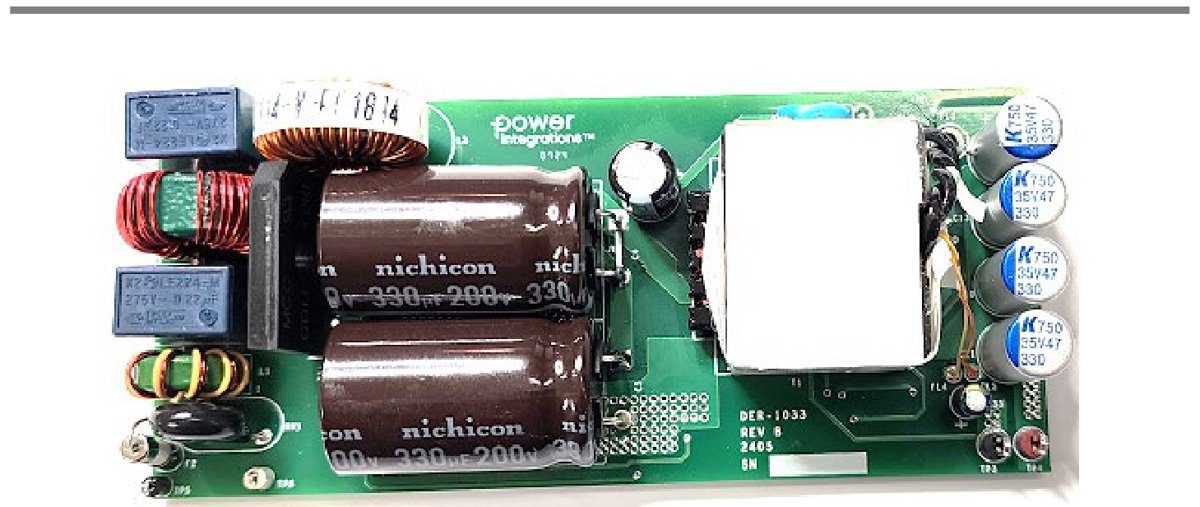

Печатная плата
Файлы проекта · состав документации
Электрическая схемаHTML
Инженерный отчёт (PDF)HTML
