Изолированный обратноходовой источник питания 168 Вт для зарядки электровелосипедов

Открытый проект со схемой, платой и документацией.

Карточка проекта

Автор: Power Integrations
Лицензия: Power Integrations reference design

Источник

https://www.power.com/design-support/design-examples/rdr-1018-168-w-isolated-flyback-ebike-chargers-using-topswitchgan

Лицензия: Power Integrations reference design · атрибуция автора

Описание

Референс-дизайн реализует изолированный обратноходовой источник питания на 168 Вт для зарядных устройств электровелосипедов. Основа — микросхема-ключ TOPSwitchGaN (TOP7075E) с транзистором на нитриде галлия.

Вход 85–265 В переменного тока, выход 42 В / 4 А. КПД выше 90 % при 115 В и 92 % при 230 В.

Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).

Особенности

Изолированный обратноходовой источник 168 Вт.
Для зарядки электровелосипедов.
Ключ на нитриде галлия TOPSwitchGaN.
Вход 85–265 В AC, выход 42 В / 4 А.
Файлы: схема, инженерный отчёт.

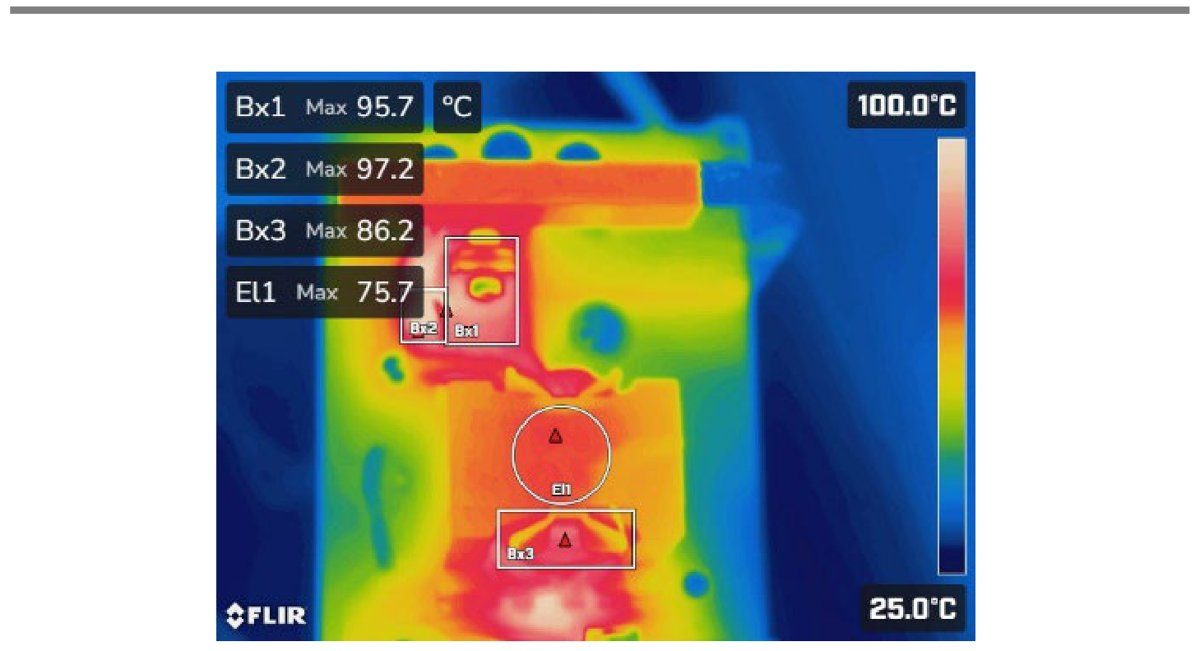

Печатная плата

Файлы проекта · состав документации

Электрическая схемаHTML

Инженерный отчёт (PDF)HTML
