Изолированный обратноходовой источник питания 356 Вт для промышленного оборудования
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- Power Integrations
- Лицензия
- Power Integrations reference design
Источник
https://www.power.com/design-support/design-examples/der-1019-356-w-isolated-flyback-industrial-power-supplies-using-topswitchgan
Лицензия: Power Integrations reference design · атрибуция автора
Описание
Референс-дизайн реализует изолированный обратноходовой источник питания на 356 Вт для промышленного оборудования на базе микросхемы-ключа TOPSwitchGaN (TOP7078E) с транзистором на нитриде галлия.
Вход 165–265 В переменного тока, выход 89 В / 4 А. КПД до 91 % при 230 В, широкая область стабилизации тока (88–0 В), малое число компонентов (89 шт.) и отличная реакция на переходные нагрузки.
Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).
Особенности
- Изолированный обратноходовой источник 356 Вт.
- Ключ на нитриде галлия TOPSwitchGaN.
- Вход 165–265 В AC, выход 89 В / 4 А.
- КПД до 91 % при 230 В.
- Широкая область стабилизации тока, 89 компонентов.
- Файлы: схема, инженерный отчёт.

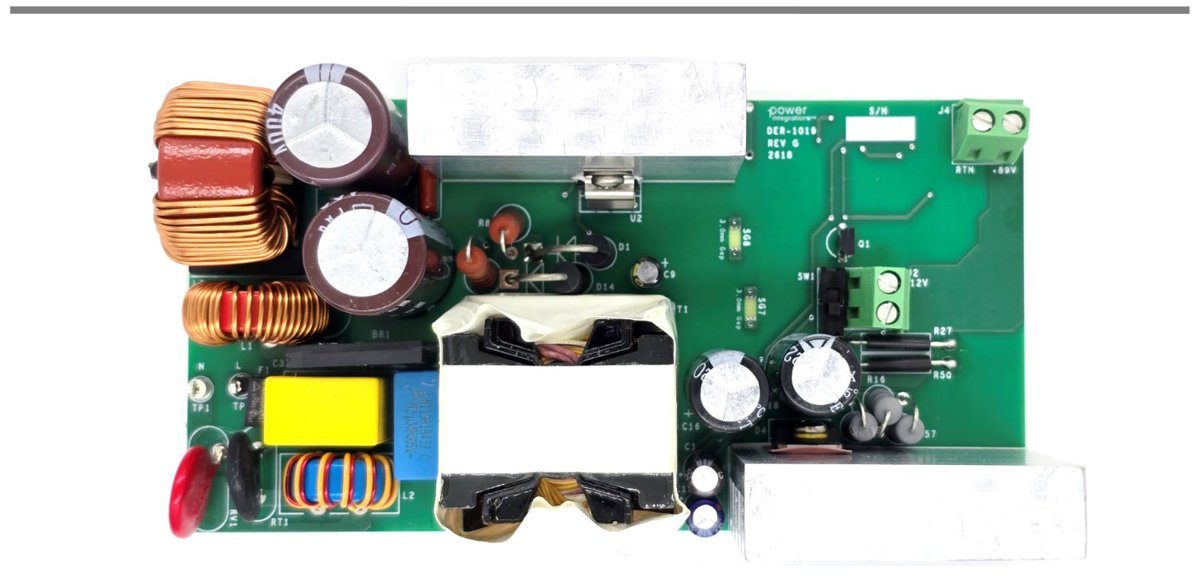

Печатная плата
Файлы проекта · состав документации
Электрическая схемаHTML
Инженерный отчёт (PDF)HTML
