Изолированный обратноходовой источник питания 45 Вт (24 В) для умных колонок и трубчатых приводов

Открытый проект со схемой, платой и документацией.

Карточка проекта

Автор: Power Integrations
Лицензия: Power Integrations reference design

Источник

https://www.power.com/design-support/design-examples/der-815-45-w-24-v-output-isolated-flyback-power-supply-smart-speakers-and-tubular-motors-using-innoswitch3-cp

Лицензия: Power Integrations reference design · атрибуция автора

Описание

Референс-дизайн реализует изолированный обратноходовой источник питания на 45 Вт для умных колонок и трубчатых приводов (например, рулонных штор). Основа — InnoSwitch3-CP (INN3268-H221) с режимами стабилизации напряжения, тока и мощности (CV/CC/CP).

Вход 90–265 В переменного тока, выход 24 В / 1,88 А.

Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).

Особенности

Изолированный обратноходовой источник 45 Вт (24 В).
Режимы CV/CC/CP.
Микросхема-ключ InnoSwitch3-CP.
Для умных колонок и трубчатых приводов.
Файлы: схема, инженерный отчёт.

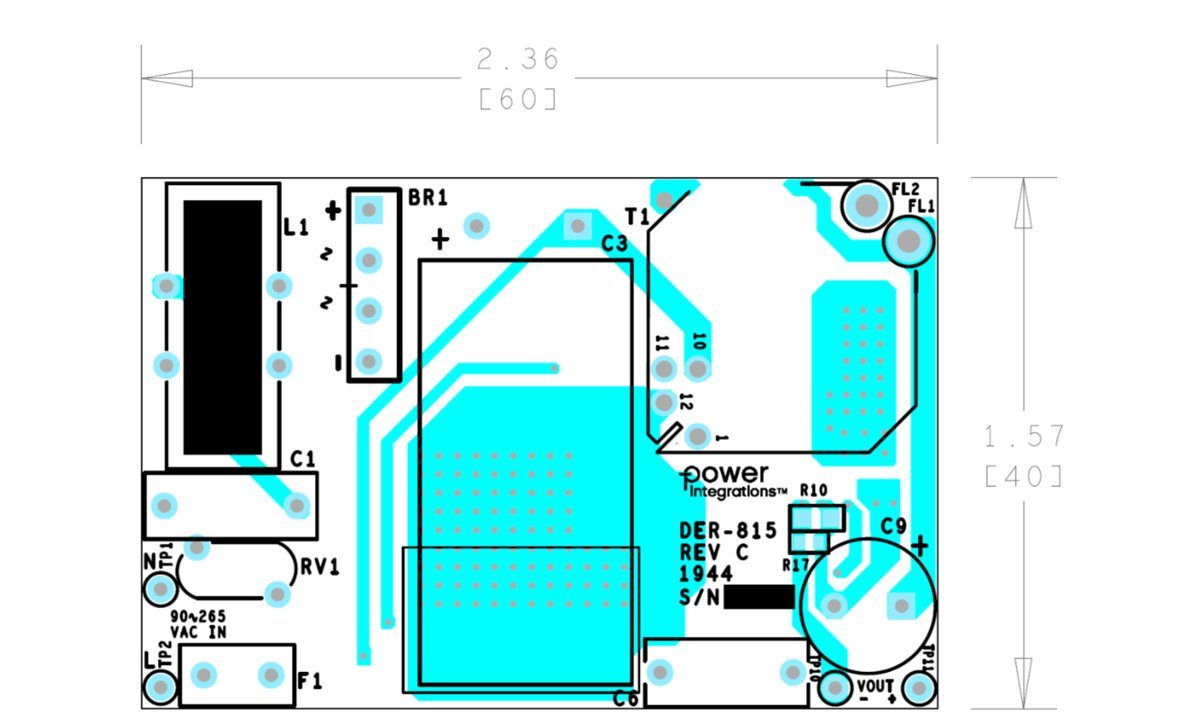

Печатная плата

Файлы проекта · состав документации

Электрическая схемаHTML

Инженерный отчёт (PDF)HTML
