Изолированный обратноходовой источник питания 5 Вт для бытовой техники

Открытый проект со схемой, платой и документацией.

Карточка проекта

Автор: Power Integrations
Лицензия: Power Integrations reference design

Источник

https://www.power.com/design-support/design-examples/der-967-5-w-single-output-isolated-flyback-power-supply-appliances-5mw-no-load-using-innoswitch3-tn

Лицензия: Power Integrations reference design · атрибуция автора

Описание

Референс-дизайн реализует одноканальный изолированный обратноходовой источник питания на 5 Вт открытого исполнения для бытовой техники со сверхмалым потреблением без нагрузки (менее 5 мВт). Основа — InnoSwitch3-TN со встроенным синхронным выпрямлением.

Вход 85–265 В переменного тока, выход 5 В / 1 А, КПД выше 85 % при номинальном входе.

Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).

Особенности

Изолированный обратноходовой источник питания 5 Вт.
Открытое исполнение, потребление без нагрузки < 5 мВт.
Микросхема-ключ InnoSwitch3-TN.
Вход 85–265 В AC, выход 5 В / 1 А.
Файлы: схема, инженерный отчёт.

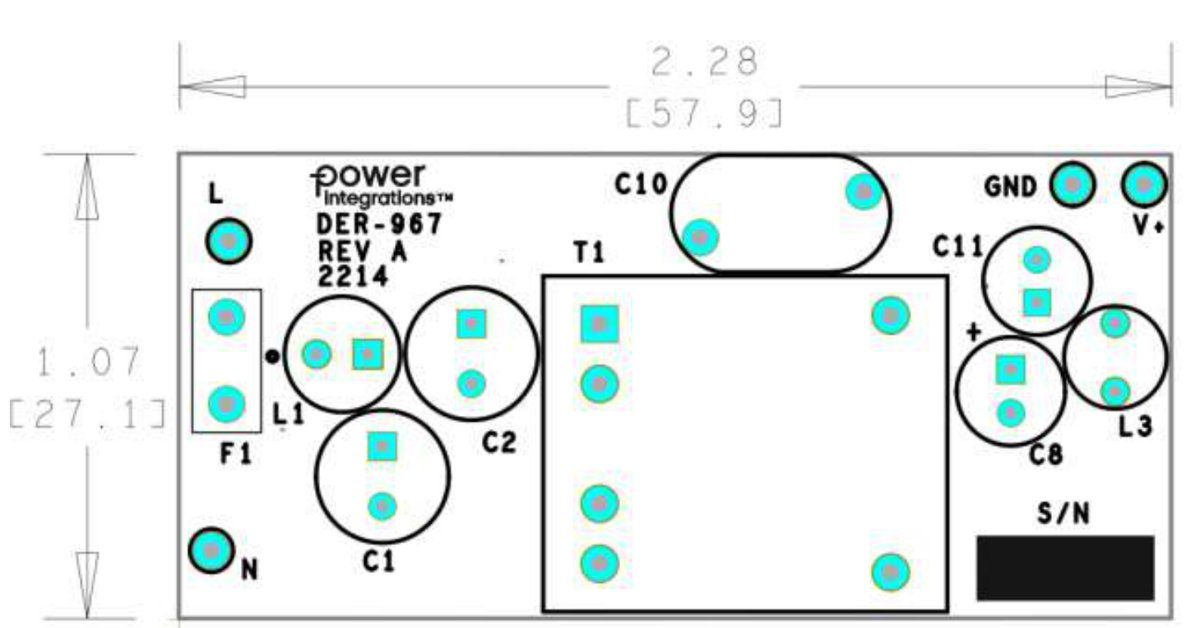

Печатная плата

Файлы проекта · состав документации

Электрическая схемаHTML

Инженерный отчёт (PDF)HTML
