Изолированный обратноходовой источник питания 80 Вт (пик 420 Вт) для приводов гаражных ворот
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- Power Integrations
- Лицензия
- Power Integrations reference design
Источник
https://www.power.com/design-support/design-examples/der-1113-80-w-isolated-flyback-420-w-peak-power-garage-door-opener-using-topswitchgan
Лицензия: Power Integrations reference design · атрибуция автора
Описание
Референс-дизайн реализует изолированный обратноходовой источник питания с длительной мощностью 80 Вт и пиковой 420 Вт для приводов гаражных ворот. Основа — микросхема-ключ TOPSwitchGaN (TOP7078E) с транзистором на нитриде галлия.
Вход 180–265 В переменного тока, выход 28 В (2,89 А номинал, до 15 А в пике). КПД выше 92 % при 230 В, малое число компонентов.
Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).
Особенности
- Обратноходовой источник 80 Вт (пик 420 Вт).
- Ключ на нитриде галлия TOPSwitchGaN.
- Вход 180–265 В AC, выход 28 В (пик 15 А).
- КПД > 92 % при 230 В.
- Для приводов гаражных ворот.
- Файлы: схема, инженерный отчёт.

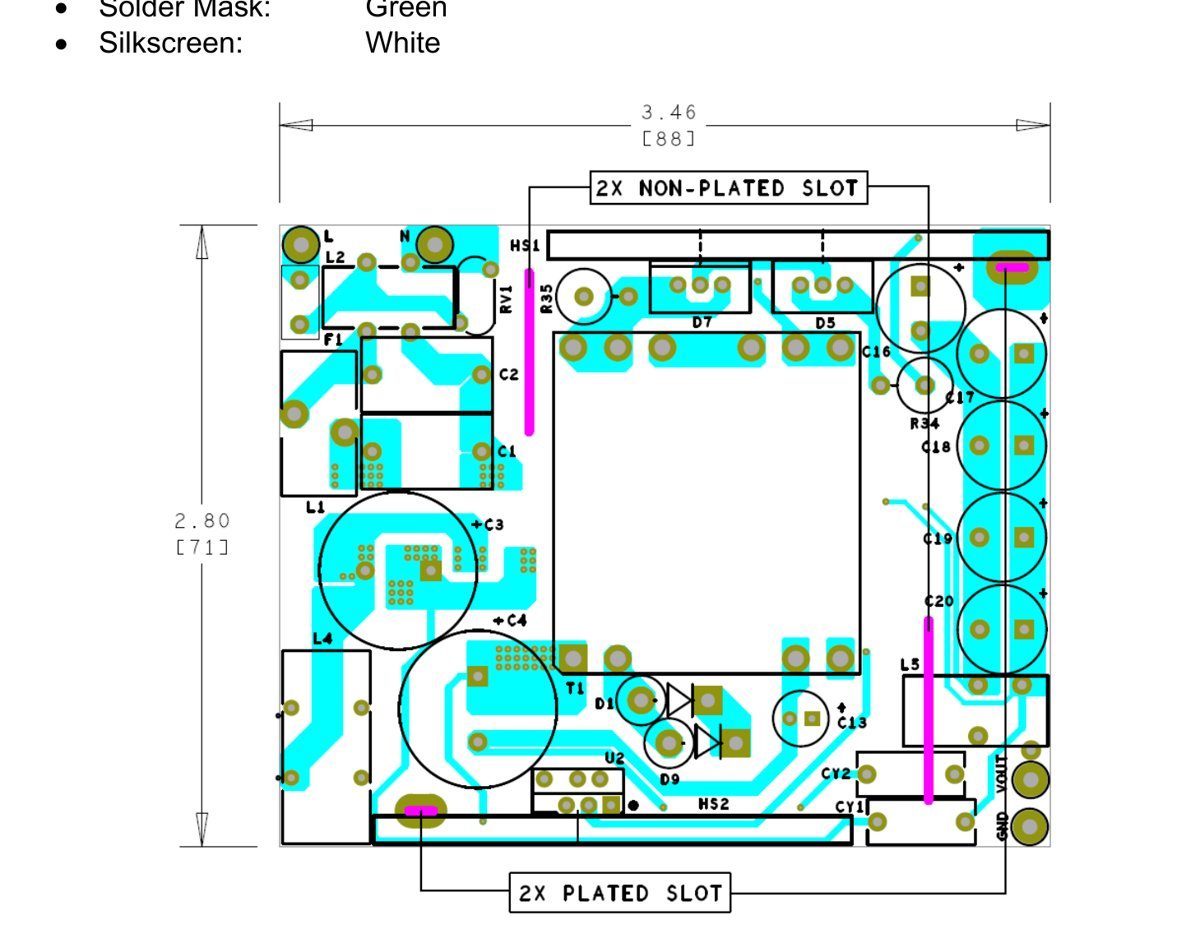

Печатная плата
Файлы проекта · состав документации
Электрическая схемаHTML
Инженерный отчёт (PDF)HTML
