Изолированный светодиодный драйвер 12 Вт для умного освещения

Открытый проект со схемой, платой и документацией.

Карточка проекта

Автор: Power Integrations
Лицензия: Power Integrations reference design

Источник

https://www.power.com/design-support/design-examples/der-630-12-w-high-efficiency-high-power-factor-isolated-flyback-power-supply-smart-lighting-using-lytswitch-6

Лицензия: Power Integrations reference design · атрибуция автора

Описание

Референс-дизайн реализует высокоэффективный изолированный обратноходовой светодиодный драйвер на 12 Вт с высоким коэффициентом мощности для умного освещения. Основа — LYTSwitch-6 (LYT6065C); питает встраиваемый RGBW-светильник с управлением по Bluetooth (модуль Casambi CBM-001).

Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).

Особенности

Светодиодный драйвер 12 Вт для умного освещения.
Высокий коэффициент мощности, высокий КПД.
Микросхема-ключ LYTSwitch-6.
Управление RGBW по Bluetooth (Casambi).
Файлы: схема, инженерный отчёт.

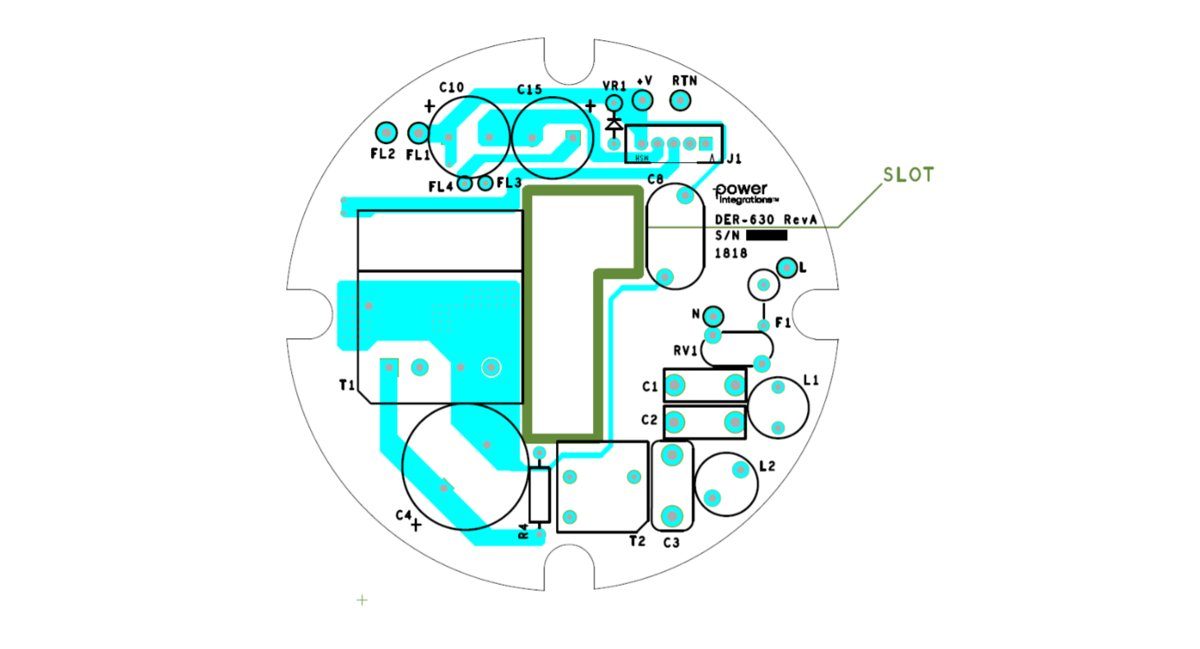

Печатная плата

Файлы проекта · состав документации

Электрическая схемаHTML

Инженерный отчёт (PDF)HTML
