Изолированный светодиодный драйвер 14 Вт с корректором мощности

Открытый проект со схемой, платой и документацией.

Карточка проекта

Автор: Power Integrations
Лицензия: Power Integrations reference design

Источник

https://www.power.com/design-support/design-examples/der-528-14-w-non-dimmable-high-efficiency-86pct-power-factor-corrected-isolated-led-driver

Лицензия: Power Integrations reference design · атрибуция автора

Описание

Референс-дизайн реализует изолированный светодиодный драйвер на 14 Вт без регулировки яркости, с коррекцией коэффициента мощности и высоким КПД (более 86 %). Основа — микросхема-ключ LYTSwitch-5.

Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).

Особенности

Изолированный светодиодный драйвер 14 Вт.
Коррекция коэффициента мощности, КПД > 86 %.
Без регулировки яркости, микросхема LYTSwitch-5.
Файлы: схема, инженерный отчёт.

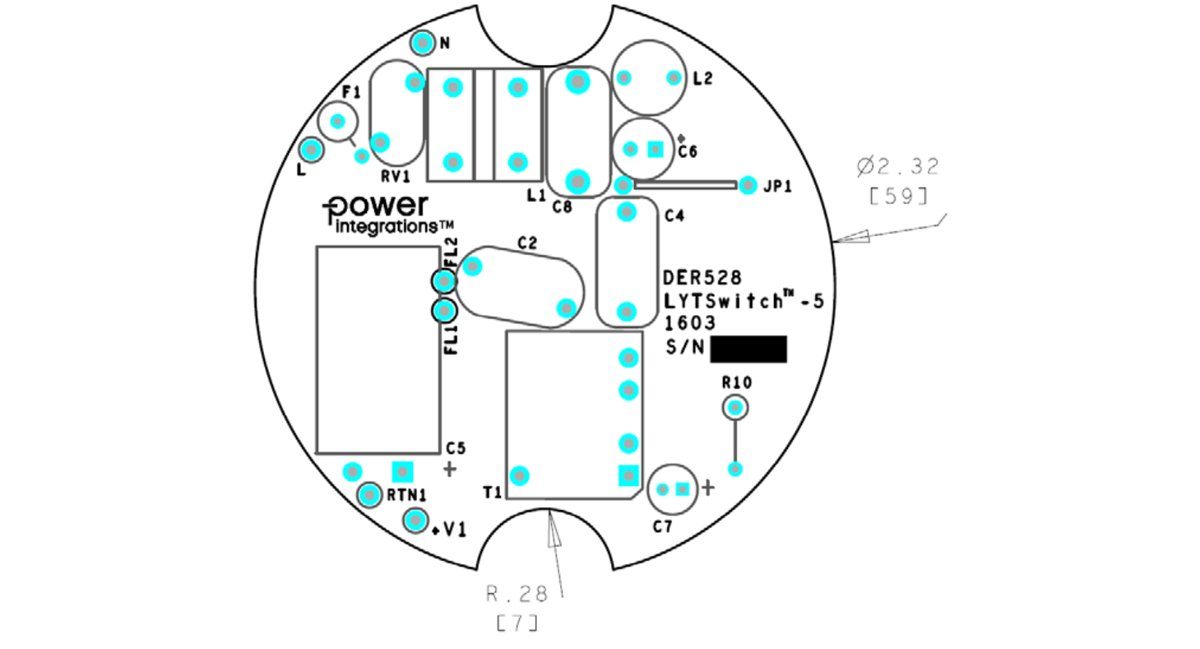

Печатная плата

Файлы проекта · состав документации

Инженерный отчёт (PDF)HTML
