Комбинированный источник питания 150 Вт («всё в одном»)
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- Power Integrations
- Лицензия
- Power Integrations reference design
Источник
https://www.power.com/design-support/design-examples/der-437-150-w-aio-power-supply
Лицензия: Power Integrations reference design · атрибуция автора
Описание
Референс-дизайн реализует комбинированный источник питания на 150 Вт (all-in-one) с корректором коэффициента мощности. Основа — корректор HiperPFS-3 и микросхема-ключ LinkSwitch-HP.
Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).
Особенности
- Комбинированный источник питания 150 Вт.
- Корректор коэффициента мощности HiperPFS-3.
- Микросхема-ключ LinkSwitch-HP.
- Файлы: схема, инженерный отчёт.

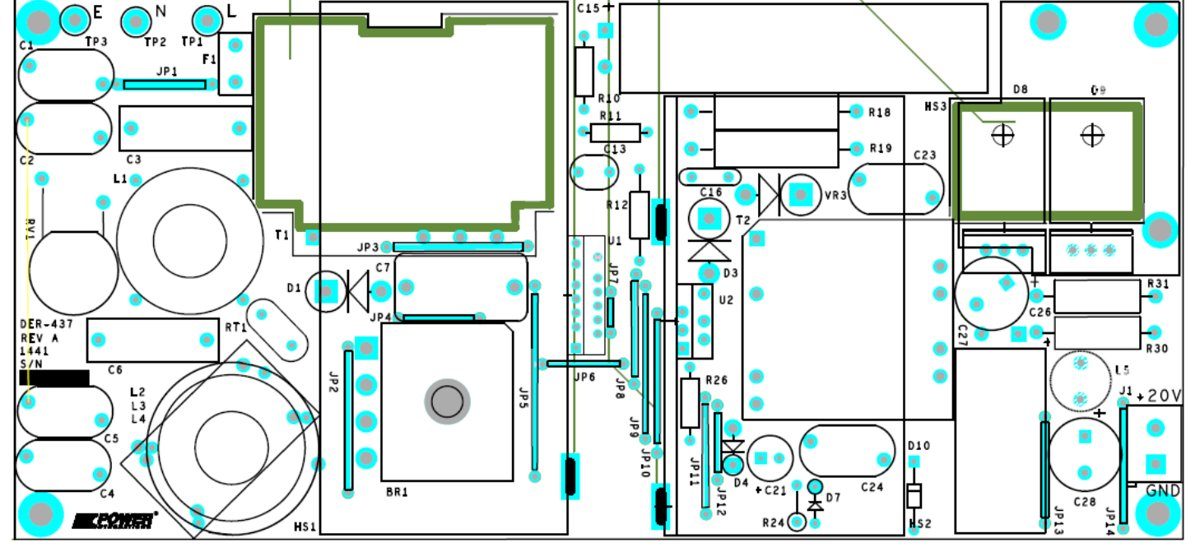

Печатная плата
Файлы проекта · состав документации
Электрическая схемаHTML
Инженерный отчёт (PDF)HTML
