Компактный источник питания 100 Вт для бытовой техники
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- Power Integrations
- Лицензия
- Power Integrations reference design
Источник
https://www.power.com/design-support/design-examples/der-1003-100-w-compact-power-supply-appliances-using-innoswitch4-qr-750-v-powigan
Лицензия: Power Integrations reference design · атрибуция автора
Описание
Референс-дизайн реализует компактный изолированный обратноходовой источник питания на 100 Вт для бытовой техники. Основа — высокочастотная квазирезонансная микросхема-переключатель InnoSwitch4-QR (INN4277C-H185) с ключом на нитриде галлия (750 В).
Универсальный вход 90–265 В переменного тока, выход 12 В / 8,34 А. КПД выше 93 % при входе 230 В, потребление без нагрузки менее 40 мВт. Всего 44 компонента, радиаторы не требуются; малый размер трансформатора.
Прилагаются электрическая схема и инженерный отчёт с перечнем элементов (BOM), данными трансформатора и разводкой платы.
Особенности
- Компактный изолированный источник 100 Вт.
- Ключ на нитриде галлия 750 В (InnoSwitch4-QR).
- Вход 90–265 В AC, выход 12 В / 8,34 А.
- КПД > 93 %, без нагрузки < 40 мВт.
- Всего 44 компонента, без радиаторов.
- Файлы: схема, инженерный отчёт.

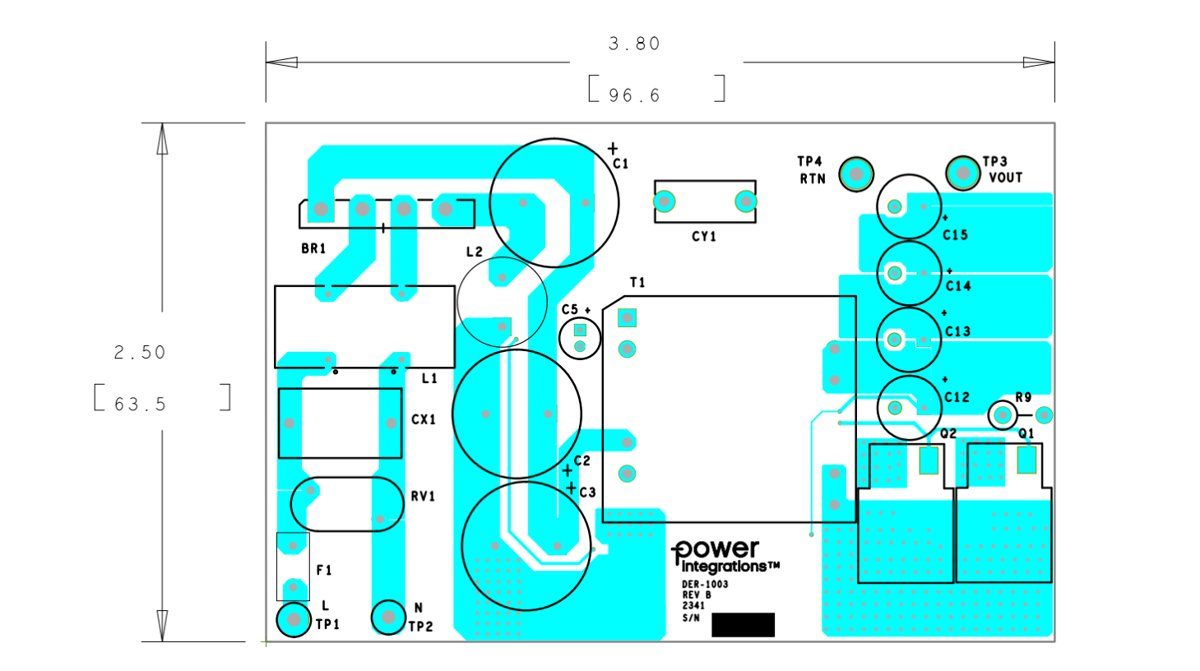

Печатная плата
Файлы проекта · состав документации
Электрическая схемаHTML
Инженерный отчёт (PDF)HTML
