Kontakt — плата управления вентиляторами и LED на RP2040 (24 В)

Kontakt — плата управления вентиляторами и светодиодами на RP2040, изначально задуманная для управления вентиляторами в корпусе электроники самодельного 3D-принтера.

Характеристики:

• вход питания 24 В;
• встроенный понижающий преобразователь 5 В 3 А (для RP2040 и внешнего Raspberry Pi);
• RP2040 со 128 МБ флеш-памяти;
• 3-портовый USB-хаб (включая RP2040);
• 1× UART, 1× разъём ARGB;
• 2× сильноточных ШИМ-выхода 24 В (5 А) и 4× слаботочных ШИМ-выхода 24 В (2 А);
• 3D-печатный корпус со встроенным 30-мм вентилятором и креплением на DIN-рейку.

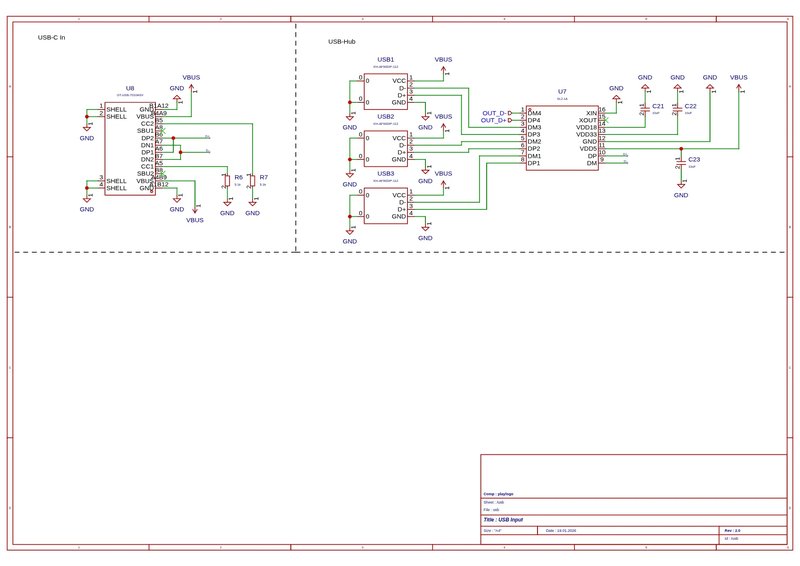

USB-хаб объединяет USB-подключения RP2040 и двух управляющих плат Klipper 3D-принтера в единый разъём USB-C к хост-контроллеру (Raspberry Pi Zero 2 W), который плата же и питает. Сильноточные ШИМ-выходы предусмотрены для возможного будущего апгрейда светодиодных лент. В качестве прошивки планируется Klipper на RP2040 с модулем управления адресными светодиодами.

Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/jannik11/kontakt-fan-led-control-board
