Логический анализатор 100 МГц с защитой входов на Raspberry Pi Pico
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- oshwhub.com
- Лицензия
- GPL 3.0
RP2040LED
Источник
https://oshwlab.com/oshwhub.com/100m-logic-analyzer-with-io-prot
Лицензия: GPL 3.0 · атрибуция автора
Логический анализатор на 100 МГц с защитой входов на Raspberry Pi Pico (повтор открытого проекта).
Проект хорошо подходит для практики выравнивания длины дорожек (isometric routing) на печатной плате. Защита входов — на диодах BAV99.
Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/oshwhub.com/100m-logic-analyzer-with-io-prot

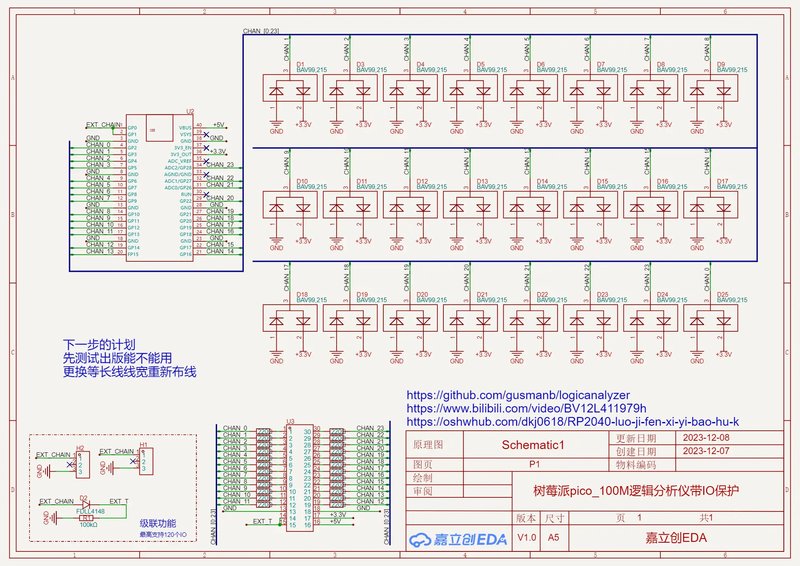

Схема и печатная плата
Файлы проекта · состав документации
Firmware-LogicAnalyzer-5.0.0.0-PICO.uf2HTML
pico_sdk_sigrok.uf2HTML
