LTC6992 - Силовой ШИМ-драйвер 4–80В, до 24А
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- niwasa
- Лицензия
- CC BY-SA 4.0
PowerDisplay
Источник
https://oshwlab.com/niwasa/ltc6992-pwm-driver
Лицензия: CC BY-SA 4.0 · атрибуция автора

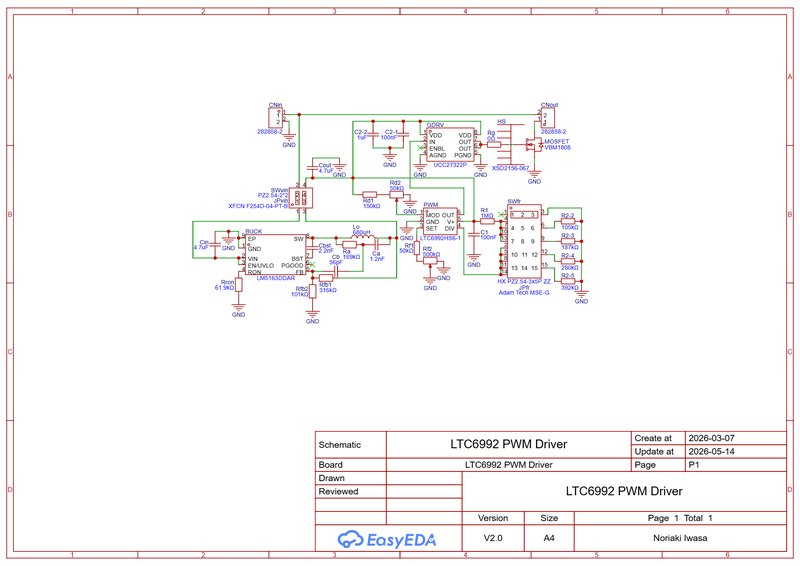

Силовой ШИМ-драйвер на LTC6992.
- частота 355 Гц – 1 МГц (выбор перемычками, 5 диапазонов);
- скважность 0–100%;
- входное напряжение 4–80 В (выбор перемычками);
- входной и выходной ток до 24 А.
Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/niwasa/ltc6992-pwm-driver
