LVSS — автоматическая система озеленения на оконных перилах (Arduino Nano)

Автоматизированная система озеленения для городских квартир, монтируемая на оконные направляющие (перила) высотных домов. Проект выполнен со школьниками LVSS в рамках программы EPIC-STEM.

Проблема: традиционное земледелие непрактично в городах из-за нехватки места. Размещение на оконных рейках даёт растениям естественный свет и не занимает место внутри квартиры; такие системы можно устанавливать вертикально во множестве.

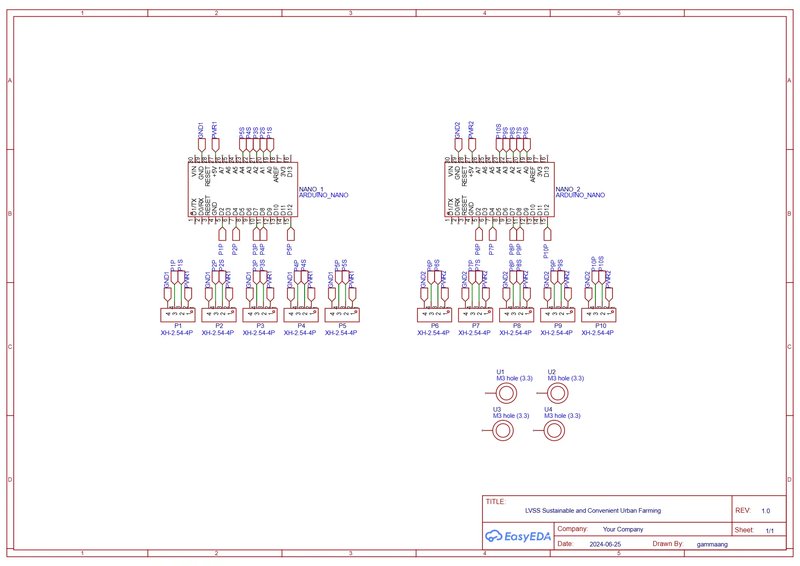

Это автоматическая система полива: когда почва (или иная среда) слишком сухая, включается насос, подающий воду из бака в каждый горшок. Система рассчитана на 10 горшков; у каждого свой датчик воды и насос. Каждая пара горшков подключена к «плате горшка» (Planter PCB) с цепью измерения и реле, а те — к главной плате управления.

Регулируемые крючки позволяют крепить систему на перила разной толщины. Каждый датчик воды подключён к аналоговому входу Arduino Nano: при низком уровне влаги Nano включает насос на заданное регулируемое время, затем датчики измеряют снова. Главная плата распределения питания раздаёт 5 В на платы горшков; поскольку выводы Arduino не питают насосы напрямую, используются транзистор и реле.

Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/gedeon.k.ang/lvss-sustainable-farming
