Магазин сопротивлений на 5 декад (10 Ом – 1 МОм)
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- peter2276
- Лицензия
- CERN Open Hardware License
Power
Источник
https://oshwlab.com/peter2276/resistorbox
Лицензия: CERN Open Hardware License · атрибуция автора
Магазин сопротивлений (подстановочный) на 5 декад.
- диапазон 10 Ом – 999,99 кОм с шагом 10 Ом;
- мощность 2 Вт;
- максимальный ток 0,3 А (ограничен переключателями), напряжение до 200 В;
- точность ±1% + 0,8 Ом, ТКС 50 ppm/°C.
Хотя резисторы рассчитаны на 4 Вт, при рассеянии всей мощности на одном резисторе есть проблемы с теплоотводом.
Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/peter2276/resistorbox

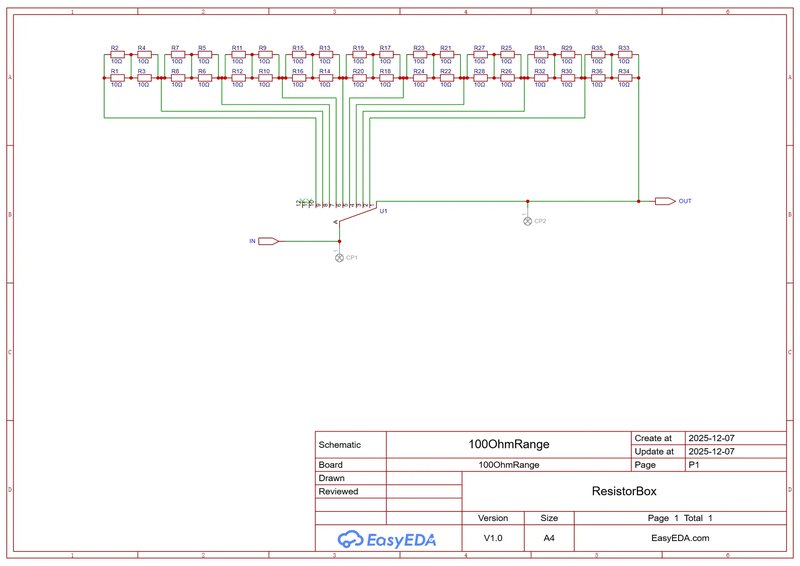

Схема и печатная плата
Файлы проекта · состав документации
Total Cost.odsHTML
