Механические перекидные часы на ESP32 с одним лепестком

Описание проекта

Это однолепестковые перекидные часы на ESP32-PICO-D4. Их главная особенность — встроенный внутрь двигатель, малый размер, и большинство деталей — это сами печатные платы. Провода не используются вовсе, всё очень просто.

Открытые файлы

• Проект плат (EDA-редактор производителя, профессиональная версия).
• Файлы 3D-печати (stl).
• Исходный код программы (esp-idf 4.4).
• Перечень компонентов.

Лицензия

Проект под лицензией GPL 3.0. Используемое и изменённое ПО тоже открыто под GPL, авторские сведения оригинального автора сохранены.

Функции

Пока есть две версии:

• Круглосуточные часы: системное время ESP плюс подстройка по SNTP.
• Прогноз погоды: источник данных — Seniverse.

Статус проекта

Проект публикуется впервые, это моя собственная разработка, наград в других конкурсах не получал.

Ход работы

Реализованы базовые функции, часы точно показывают время и погоду.

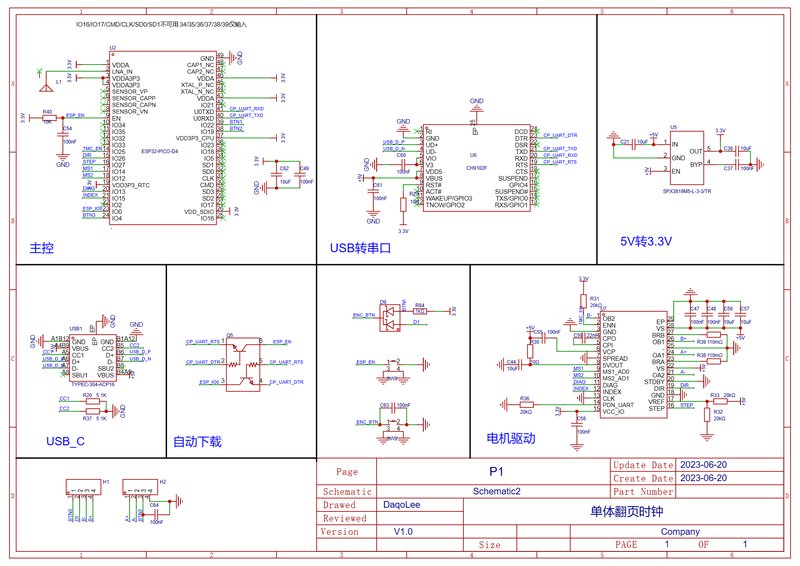

Схемотехника

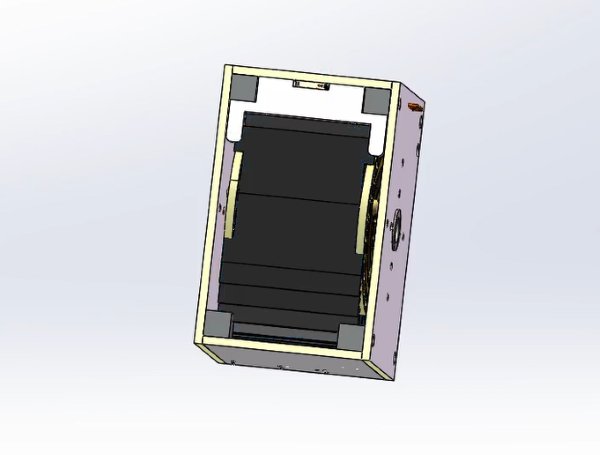

3D-модель

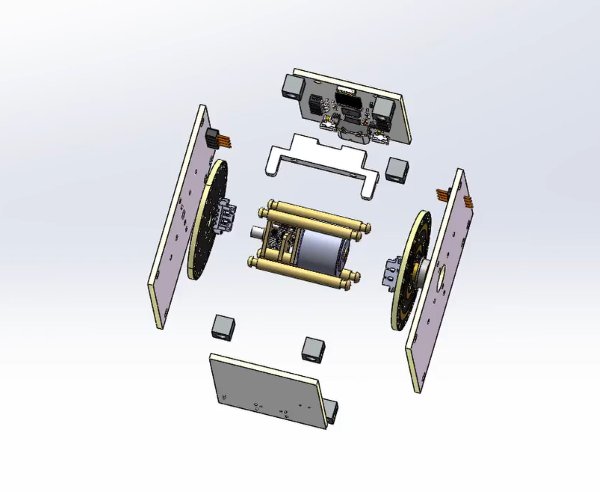

Особенность конструкции: печатная плата служит каркасом, двигатель встроен внутрь, а барабан с лепестками сделан скользящим кольцом, чтобы двигатель мог вращаться на 360°. Плюс такого решения — высокая плотность компоновки, конструкция получается компактнее. Минус — высокая стоимость, сложнее собирать и обслуживать.

Детали конструкции

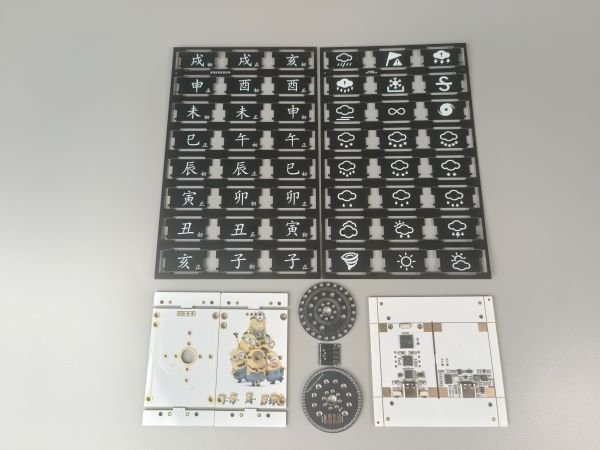

Вся конструкция — на печатных платах.

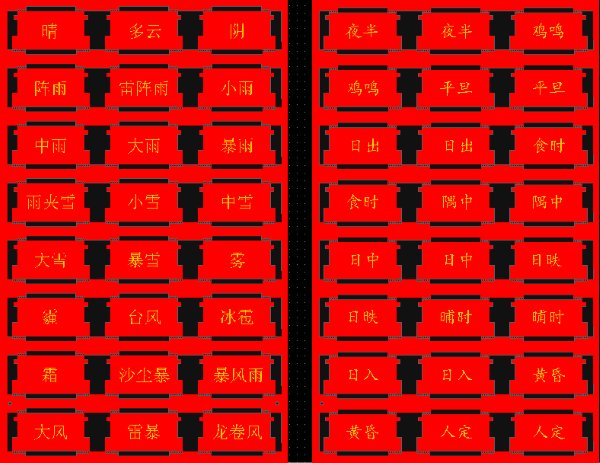

Лепестки

В версии на 24 лепестка толщина платы 0,8 мм (с запасом). Можно и печатать панель. В версии на 60 лепестков толщина должна быть ≤ 0,5 мм.

Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/oshwhub.com/single-page-turning-clock
