MIGHTY_32.2 — контроллер адресных LED-лент на ESP32-S3 (WLED)

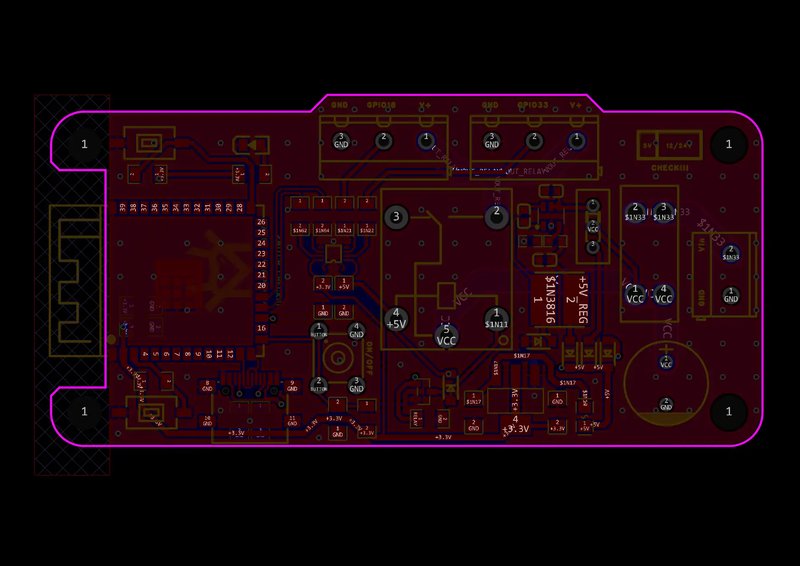

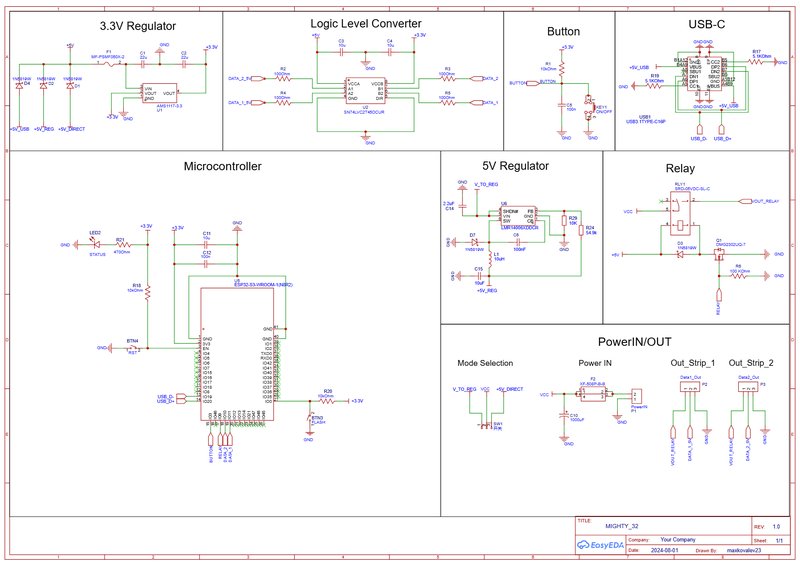

Открытый проект со схемой, платой и документацией.
нет обложки
Карточка проекта
- Автор
- maxkovalev23
- Лицензия
- Public Domain
ESP32LEDPower
Источник
https://oshwlab.com/maxkovalev23/mighty_32
Лицензия: Public Domain · атрибуция автора
MIGHTY_32.2 — слегка улучшенная версия платы MIGHTY_32 для управления различными 3-выводными светодиодными лентами через прошивку WLED.
Изменения по сравнению с первой версией:
- ESP32-S заменён на ESP32-S3 — он позволяет прошивать плату напрямую по USB;
- вместо UART-переходных отверстий добавлен разъём Type-C (он же питает ESP, поэтому внешний источник для прошивки не требуется);
- линейный стабилизатор LM7805 заменён на импульсный LMR14006 — понижать 12 В до 5 В линейным стабилизатором невыгодно из-за сильного нагрева.
Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/maxkovalev23/mighty_32
