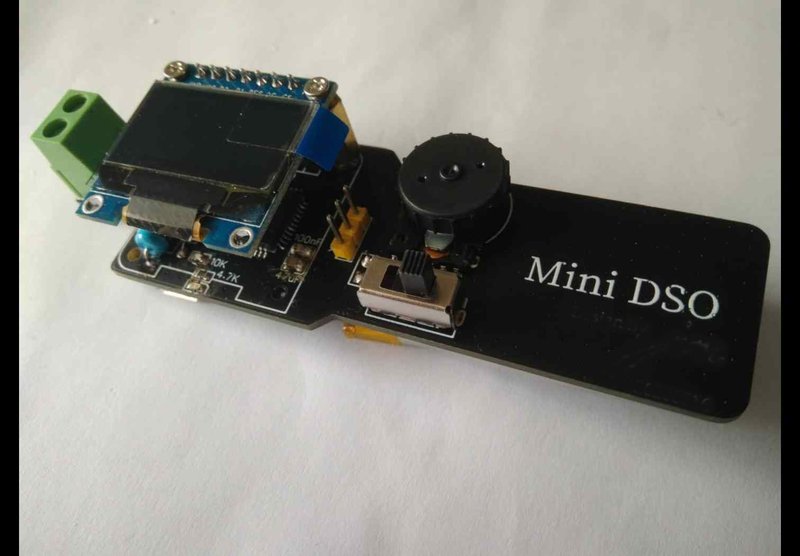

Mini DSO - Карманный осциллограф на STC8 с OLED-экраном

Характеристики

Микроконтроллер: STC8A8K64S4A12 @ 27 МГц.

Экран: OLED 0,96 дюйма, 128 × 64.

Управление: один энкодер EC11.

Вход: один канал.

Развёртка (с/дел): 500, 200, 100, 50, 20, 10, 5, 2, 1 мс, 500, 200, 100 мкс.

Режим 100 мкс доступен только при автозапуске.

Диапазон напряжения: 0–30 В.

Частота дискретизации: 250 кГц при 100 мкс/дел.

Параметры на главном экране:

Время на деление: 500, 200, 100, 50, 20, 10, 5, 2, 1 мс, 500, 200, 100 мкс.

Диапазон напряжения: 0–30 В.

Уровень запуска: уровень напряжения запуска.

Фронт запуска: по нарастающему или спадающему фронту.

Режим запуска: авто, обычный, однократный.

Состояние на главном экране:

Run — идёт оцифровка. Stop — оцифровка остановлена. Fail — уровень запуска вне сигнала в авторежиме. Auto — автоматический диапазон напряжения.

Параметры на экране настроек:

PMode — режим отрисовки: вектор или точки.

LSB — коэффициент оцифровки, калибровка измеряемого напряжения подстройкой LSB.

Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/oleg.tchurilo/mini-dso
