Мини-плата-носитель для LattePanda Mu (HDMI 4K, USB 3.2, M.2 NVMe/Wi-Fi)

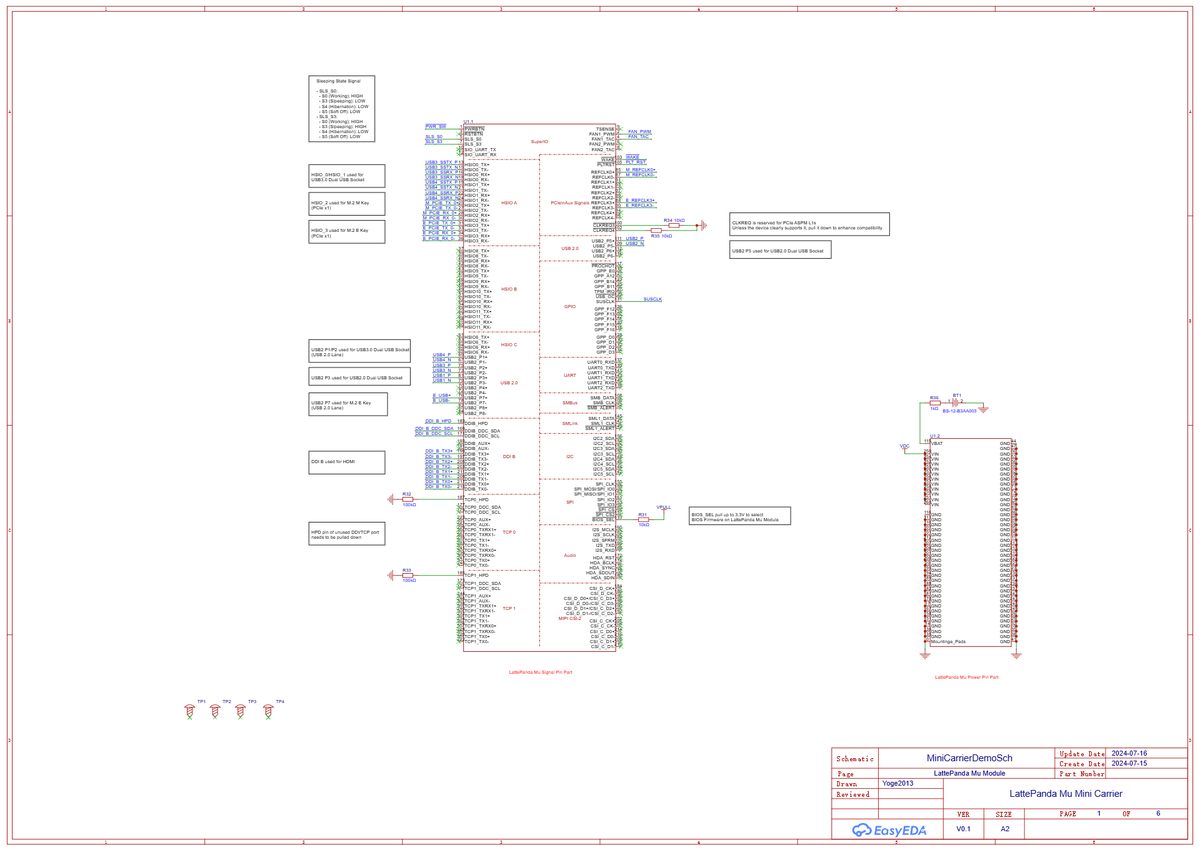

Компактная плата-носитель (carrier) для вычислительного модуля LattePanda Mu — для проверки ключевых интерфейсов. Основана на официальной плате LattePanda Lite Carrier; по словам автора, спроектировать рабочий носитель Mu оказалось проще, чем ожидалось — нужно лишь понимать стандарты трассировки и иметь примеры. Файлы проекта открыты. Лицензия GPL 3.0.

Основные интерфейсы: разъём питания DC (12–20 В); HDMI (с поддержкой 4K); 2× USB 2.0 Type-A; 2× USB 3.2 Gen 2 Type-A (до 10 Гбит/с); разъём вентилятора (4-pin); кнопка питания со светодиодом; слот M.2 E-Key 2230 (PCIe x1, USB 2.0 — под модуль Wi-Fi); слот M.2 M-Key 2280 (PCIe x1 — под NVMe SSD). Автор ссылается на руководства по трассировке USB 3.0 (Renesas), HDMI (TI) и PCIe (Philips).

Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/yoge2013/mini-carrier-demo-for-lattepanda-mu
