Мини портативный осциллограф
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- oshwhub.com
- Лицензия
- GPL 3.0
LEDPowerDisplayBattery
Источник
https://oshwlab.com/oshwhub.com/mini-portable-mini-oscilloscope-
Лицензия: GPL 3.0 · атрибуция автора
Компактный портативный осциллограф — миниатюризированная доработка осциллографа «Lao Liu», сохраняющая все функции исходной версии.
Есть встроенный инструмент работы с шиной I2C (в т.ч. с расширением тактовой частоты); корпус тоже открыт.
Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/oshwhub.com/mini-portable-mini-oscilloscope-

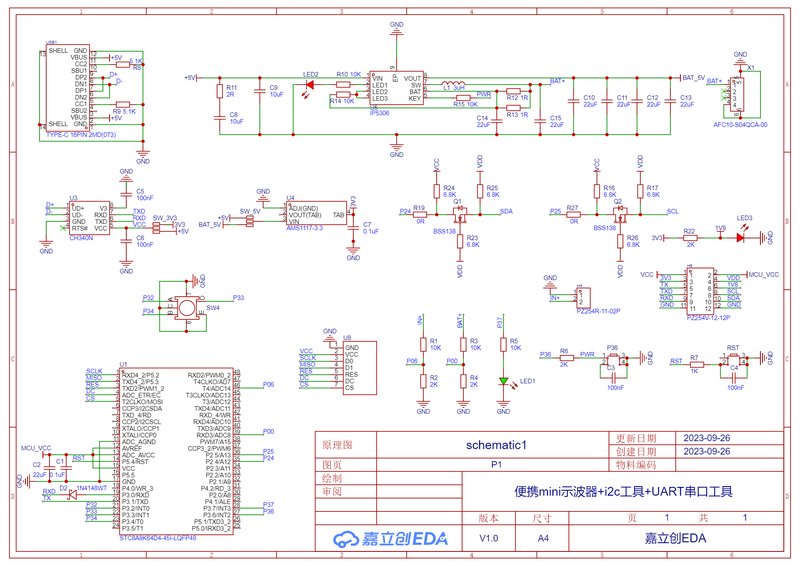

Схема и печатная плата
Файлы проекта · состав документации
Demo video .mp4HTML
20240606_Mini_DSO.hexHTML
