Мини-печь для пайки

Небольшая недорогая мини-печь для пайки с регулируемой температурой, для любителей электроники и нечастого применения. Питание от Type-C или 12 В постоянного тока.

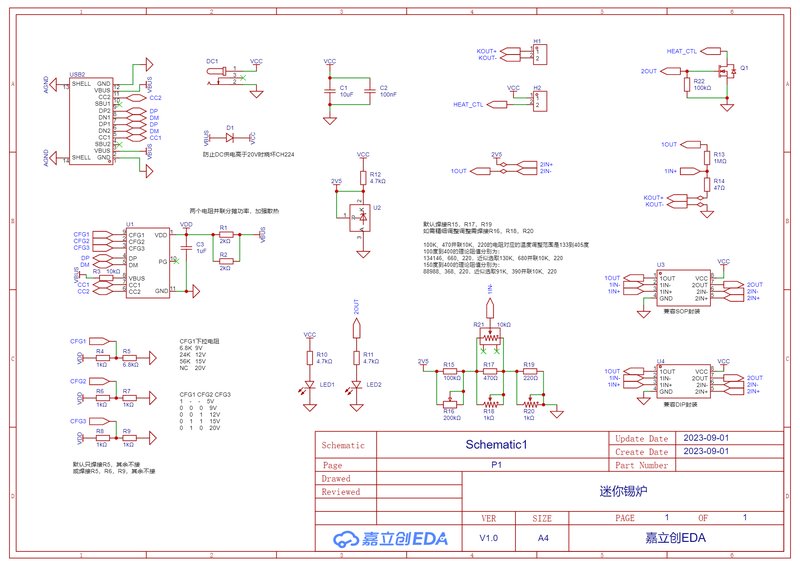

Схема

Открытый проект (аппаратная часть обновляется в основном на oshwhub; Gitee, как правило, обновляет только документ, но не файлы проекта): gitee.com/dma/mini_solder_furnace

Видео: bilibili.com/video/BV1kj41127hD

Предупреждение

• Соблюдайте осторожность при использовании, берегитесь ожогов от высокой температуры!
• Два разъёма питания нельзя использовать одновременно — питать можно только от одного. Одновременное питание от двух источников легко выводит из строя питание, ответственность за последствия на вас!

Перечень компонентов

Электронные компоненты

• Керамические нагревательные пластины — 1 шт. По ситуации, рекомендуется сопротивление 7–10 Ом.
• Термопара типа K — 1 шт. Берите с небольшим спаем-наконечником, не берите специальных форм (стержни, винты).
• Сопротивление керамической пластины подбирается по ситуации. Например, при питании 12 В / 2 А, чтобы не превысить пиковую мощность, берите пластину 7 Ом — мощность будет менее 21 Вт; при 20 В / 3 А мощность такой пластины около 57 Вт, что не превышает предела зарядника 65 Вт. Пластину 10 Ом рекомендуется только для 20 В / 3 А; на 12 В / 2 А (менее 15 Вт) она даже с утеплением греется долго, эффективность низкая.
• По остальным компонентам смотрите BOM из экспорта открытого проекта.

Механика

• Стойки M3 10 мм — 3 шт., M3 15 мм — 4 шт., M3 20 мм — 4 шт.
• Винты M3 5 мм — 4 шт., гайки M3 — 4 шт.
• Шайба — 1 шт., внутренний диаметр 20 мм, внешний 37 мм (лучше нестандарт 20/30 мм).
• Ручка — 1 шт., внутренний диаметр 6 мм, внешний около 10 мм (максимум 12 мм).
• Алюмосиликатная теплоизоляционная вата — 1 шт., толщина 1 мм.
• Медная заглушка для водопровода — 1 шт., 1/2", наружная резьба.
• Печать панели — 1 шт. (маленькую панель можно напечатать штук 30 за раз).

Указания по сборке

Прочтите внимательно перед сборкой — я наступил почти на все грабли, на какие можно.

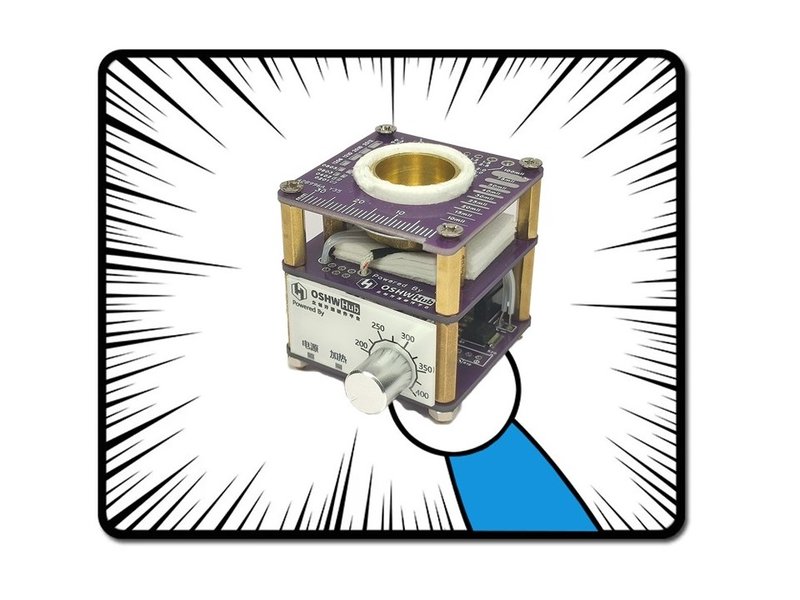

Конструкция очень простая: две платы и фиксирующая пластина ставятся как на картинке. Ниже — детали и частые ошибки.

Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/oshwhub.com/mini-tin-stove
