mini7seg — компактный 7-сегментный индикатор на адресных RGB WS2812B (соединяемый в цепочку)

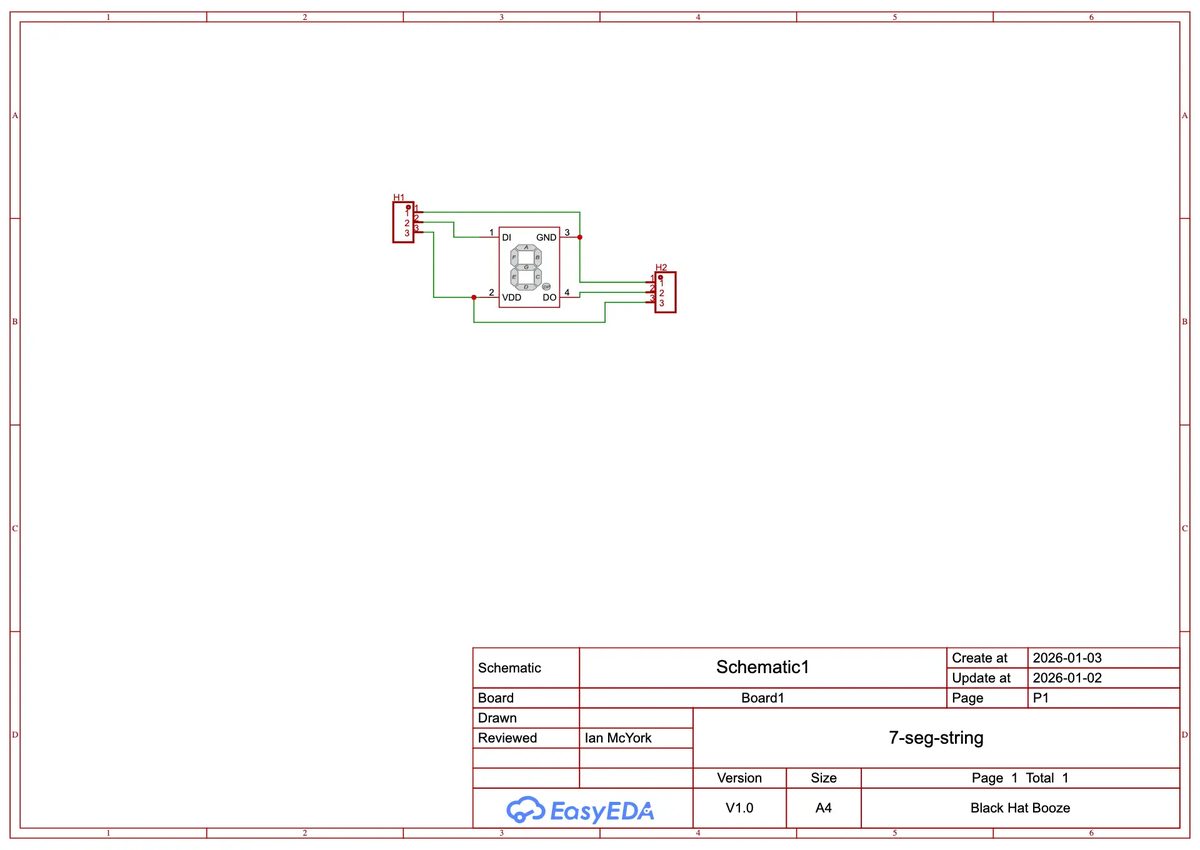

Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- mcyork
- Лицензия
- MIT License
ArduinoLEDPowerDisplay
Источник
https://oshwlab.com/mcyork/7-seg-string
Лицензия: MIT License · атрибуция автора
Компактный одноразрядный 7-сегментный индикатор на адресных RGB-светодиодах WS2812B-2020. Лицензия MIT.
Характеристики: размер 20,2×34,3 мм; 8× WS2812B-2020 (сегменты A–G и точка DP); питание 5 В; ток до ~160 мА (все белые); однопроводной протокол WS2812. Полноцветное управление каждым сегментом; соединяется в цепочку (3-контактные разъёмы 5V/GND/Data); по развязывающему конденсатору на светодиод; компактная форма для плотного размещения разрядов. Библиотека Arduino (mcyork/mini7seg) работает с FastLED, Adafruit NeoPixel и др.
Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/mcyork/7-seg-string
