Файлы проекта будут постоянно обновляться.

Обзор

Это многофункциональный калькулятор, совмещающий в одном устройстве четыре роли: инженерный калькулятор, цифровой макрокейпад, игровую консоль и полноценную плату разработки. Начиналось всё с того, что купленный по школьной программе калькулятор показался мне громоздким и неудобным (ti-nspire, кхм), и я взялся сделать калькулятор, который считал бы идеальным. Но потом добавилась куча других функций — и получилось то, что есть сейчас. (Подробнее: github.com/shaoxiongduan/sci-calc)

Подборка на Bilibili

bilibili

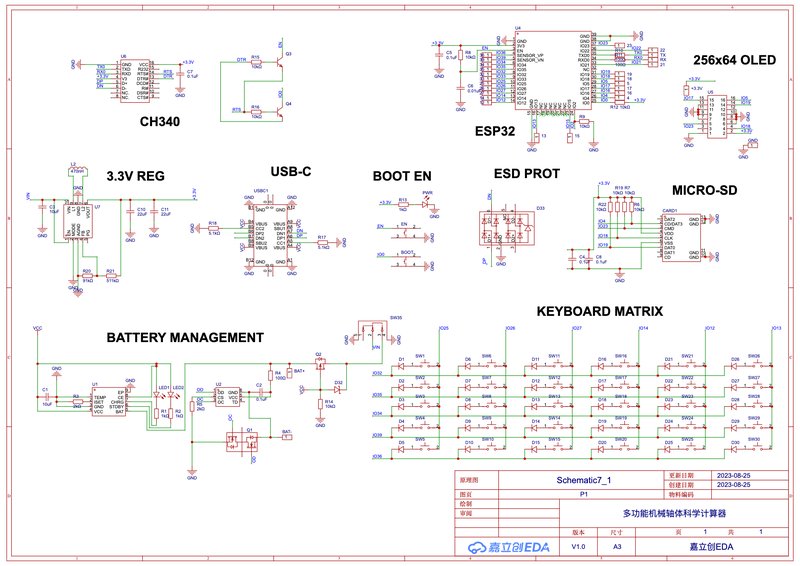

Состав

• Управляющий микроконтроллер ESP32-WROOM-32E.
• Переключатели: Kailh Choc v1, низкопрофильные.
• Экран: OLED 256 × 64 (SSD1322).
• Микросхема последовательного порта CH340C.
• Аккумулятор 1000 мА·ч + TP4056 + защита DW01, поддерживает работу во время зарядки.
• Поддержка хранения программ на карте microSD.

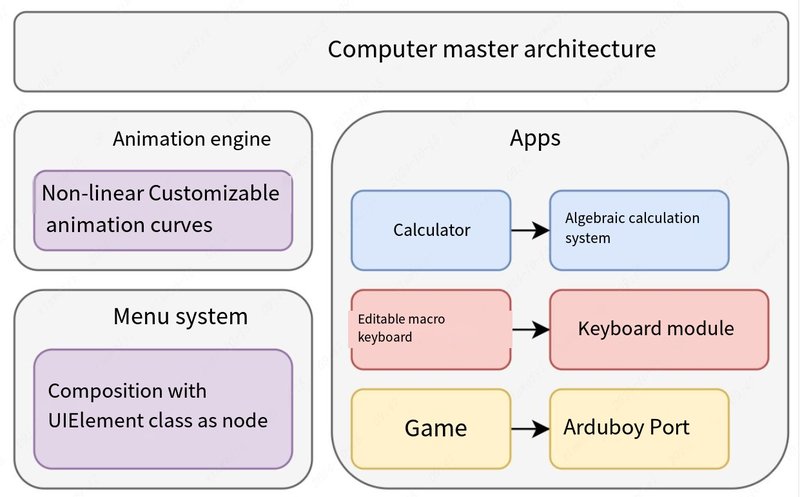

Прошивка

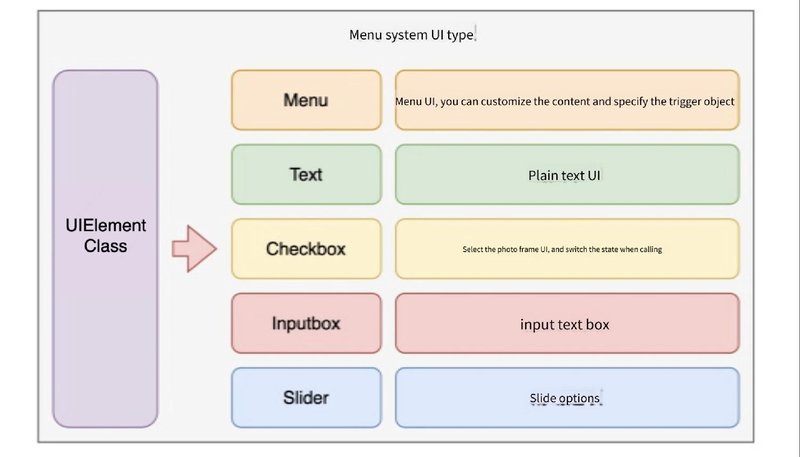

Система меню и элементы интерфейса

Режим макрокейпада

Работа с макрокейпадом тоже довольно наглядна. Свои макросы задаются несколькими способами. Десять клавиш в двух правых столбцах автоматически появляются на экране как основные макроклавиши.

Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/oshwhub.com/multifunctional-mechanical-shaft
