Многоканальный источник питания 24 Вт для монитора ПК
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- Power Integrations
- Лицензия
- Power Integrations reference design
Источник
https://www.power.com/design-support/design-examples/der-715-24-w-multi-output-flyback-power-supply-pc-monitor-using-innomux2-bl
Лицензия: Power Integrations reference design · атрибуция автора
Описание
Референс-дизайн реализует многоканальный обратноходовой источник питания на 24 Вт для монитора ПК. Основа — InnoMux2-BL (IMX2065) и контроллер светодиодов IML204DG.
Один стабилизированный по напряжению выход 5 В / 1,2 А и четыре независимо стабилизированных по току выхода (до 25 В) для подсветки.
Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).
Особенности
- Многоканальный источник 24 Вт для монитора ПК.
- Микросхема InnoMux2-BL + контроллер IML204DG.
- Выход 5 В / 1,2 А + 4 токовых канала подсветки.
- Файлы: схема, инженерный отчёт.

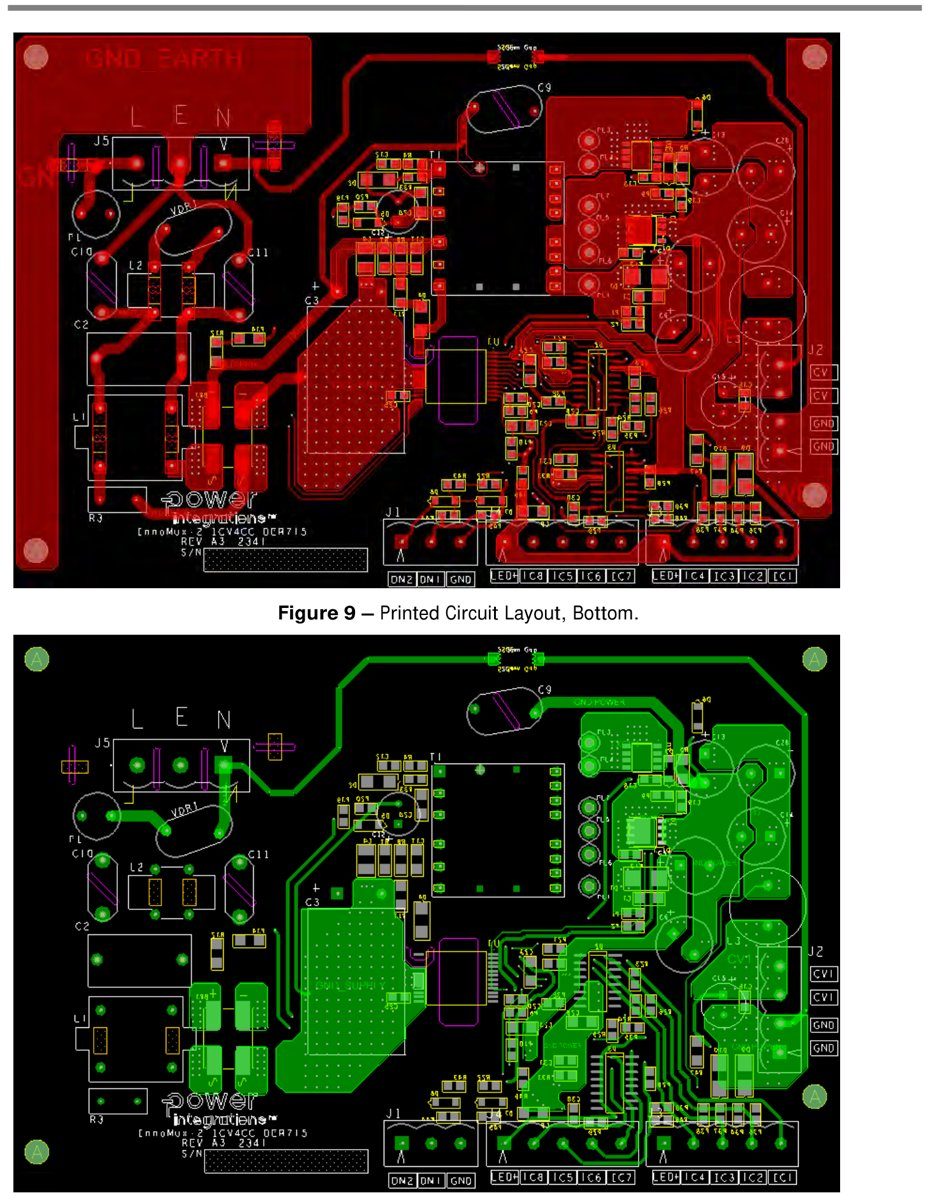

Печатная плата
Файлы проекта · состав документации
Электрическая схемаHTML
Инженерный отчёт (PDF)HTML
