Многоканальный источник питания 40 Вт с четырьмя светодиодными драйверами для мониторов

Открытый проект со схемой, платой и документацией.

Карточка проекта

Автор: Power Integrations
Лицензия: Power Integrations reference design

Источник

https://www.power.com/design-support/design-examples/der-636-40-w-multiple-output-power-supply-4-led-drivers-computer-monitors-using-innoswitch3-mx-and-innomux-chipset

Лицензия: Power Integrations reference design · атрибуция автора

Описание

Референс-дизайн реализует многоканальный обратноходовой источник питания на 40 Вт с четырьмя светодиодными драйверами для подсветки компьютерных мониторов. Основа — набор микросхем InnoMux (IMX102U) и InnoSwitch3-MX (INN3468C).

Вход 85–265 В переменного тока; выход 5 В / 3 А (стабилизация напряжения) и светодиодный канал 30–50 В / 25 Вт на 4 цепочки.

Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).

Особенности

Многоканальный источник 40 Вт для мониторов.
Четыре светодиодных драйвера подсветки.
Набор микросхем InnoMux + InnoSwitch3-MX.
Вход 85–265 В AC, выход 5 В / 3 А + LED.
Файлы: схема, инженерный отчёт.

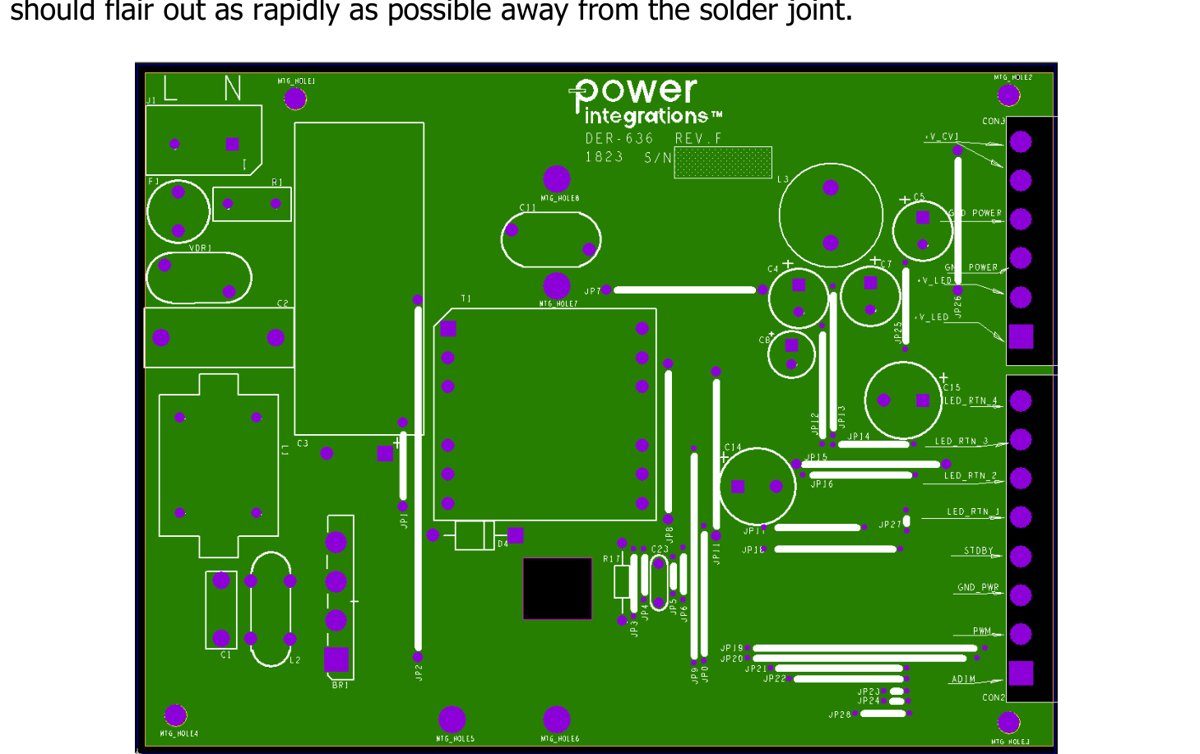

Печатная плата

Файлы проекта · состав документации

Электрическая схемаHTML

Инженерный отчёт (PDF)HTML
