Многоканальный источник питания 52 Вт (пик 82 Вт) для телевизора 32"
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- Power Integrations
- Лицензия
- Power Integrations reference design
Источник
https://www.power.com/design-support/design-examples/der-714-52-w-nominal-82-w-peak-multi-output-flyback-power-supply-32-tv-using-innomux2-ep
Лицензия: Power Integrations reference design · атрибуция автора
Описание
Референс-дизайн реализует многоканальный обратноходовой источник питания с номинальной мощностью 52 Вт и пиковой 82 Вт для телевизора с диагональю 32 дюйма. Основа — InnoMux2-EP (IMX2268).
Имеет независимо стабилизированный выход 12 В (2 А номинал, 4,5 А в пике) и другие каналы.
Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).
Особенности
- Многоканальный источник 52 Вт (пик 82 Вт).
- Для телевизора 32 дюйма.
- Микросхема InnoMux2-EP.
- Независимо стабилизированные выходы.
- Файлы: схема, инженерный отчёт.

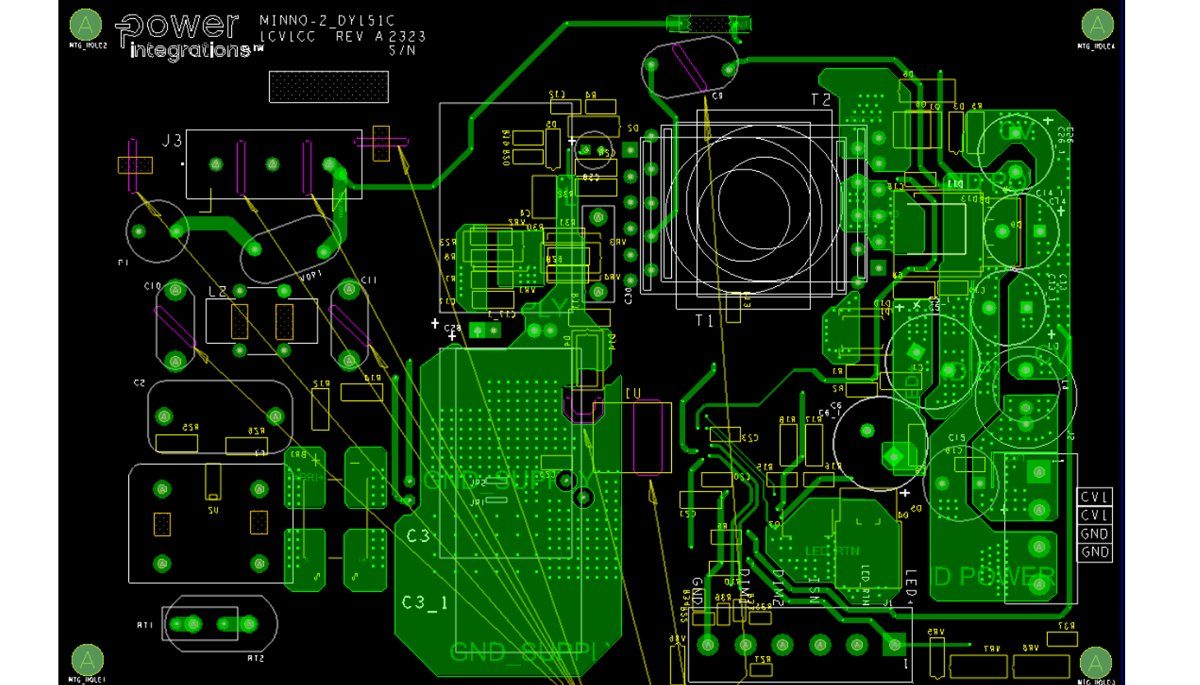

Печатная плата
Файлы проекта · состав документации
Электрическая схемаHTML
Инженерный отчёт (PDF)HTML
