Готовое устройство · источник Power Integrations

Многоканальный источник питания 62 Вт для бытовой техники

Открытый проект со схемой, платой и документацией.

Карточка проекта

Автор: Power Integrations
Лицензия: Power Integrations reference design

Источник

https://www.power.com/design-support/design-examples/der-716-62-w-nominal-power-multi-output-flyback-power-supply-appliances-using-innomux2-ep

Лицензия: Power Integrations reference design · атрибуция автора

Описание

Референс-дизайн реализует многоканальный обратноходовой источник питания номинальной мощностью 62 Вт с тремя стабилизированными по напряжению выходами для бытовой техники и промышленных применений. Основа — InnoMux2-EP с ключом на нитриде галлия (IMX2379).

Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).

Особенности

Многоканальный источник 62 Вт.
Три стабилизированных по напряжению выхода.
Ключ на нитриде галлия InnoMux2-EP.
Для бытовой техники и промышленности.
Файлы: схема, инженерный отчёт.

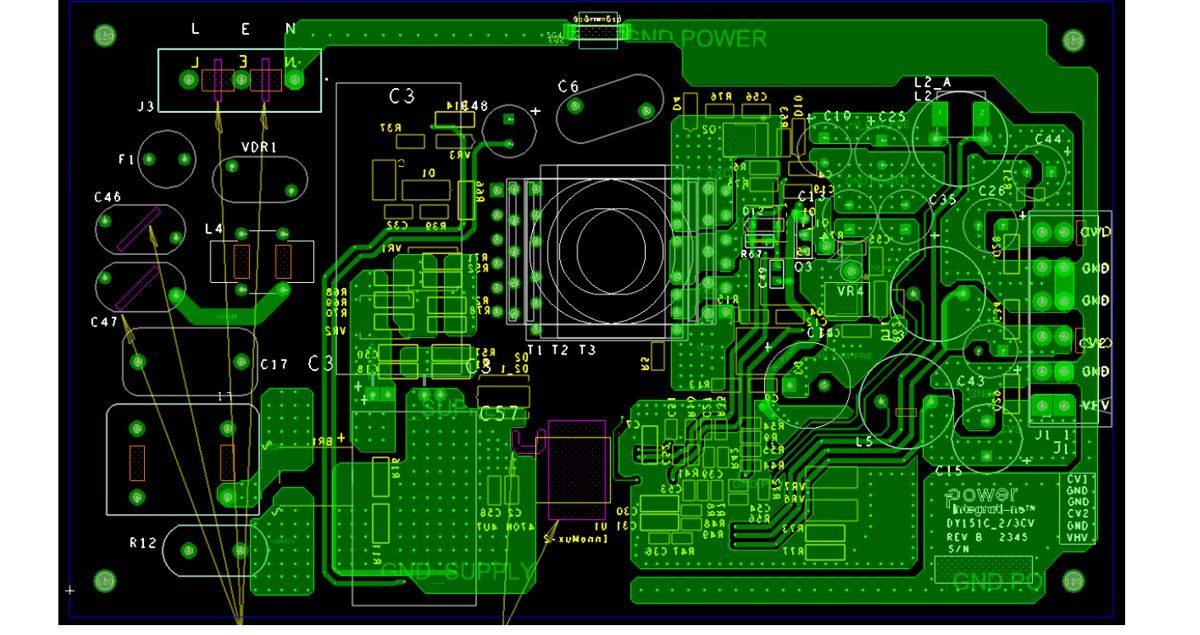

Печатная плата

Файлы проекта · состав документации

Электрическая схемаHTML

Инженерный отчёт (PDF)HTML
