Модуль аудиокодека TLV320AIC3204 с изолированным питанием
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- dcdalrymple
- Лицензия
- GPL 3.0
AudioPower
Источник
https://oshwlab.com/dcdalrymple/tlv320aic3204-module
Лицензия: GPL 3.0 · атрибуция автора
Проект включает несколько модулей:
- аудиокодек TLV320AIC3204;
- изолированный цифро-аналоговый стабилизатор питания 5 В;
- двунаправленный предусилитель «инструмент — линейный уровень».
Драйвер CircuitPython для TLV320AIC3204: GitHub.
Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/dcdalrymple/tlv320aic3204-module

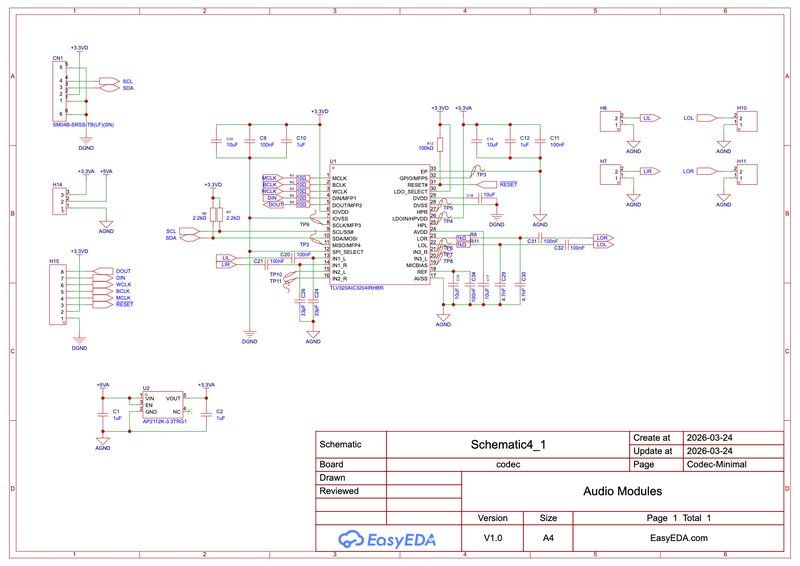

Схема и печатная плата
Файлы проекта · состав документации
