Модуль преобразователя TTL ↔ RS-485 на MAX485 (HW-097, полудуплекс, до 1200 м)

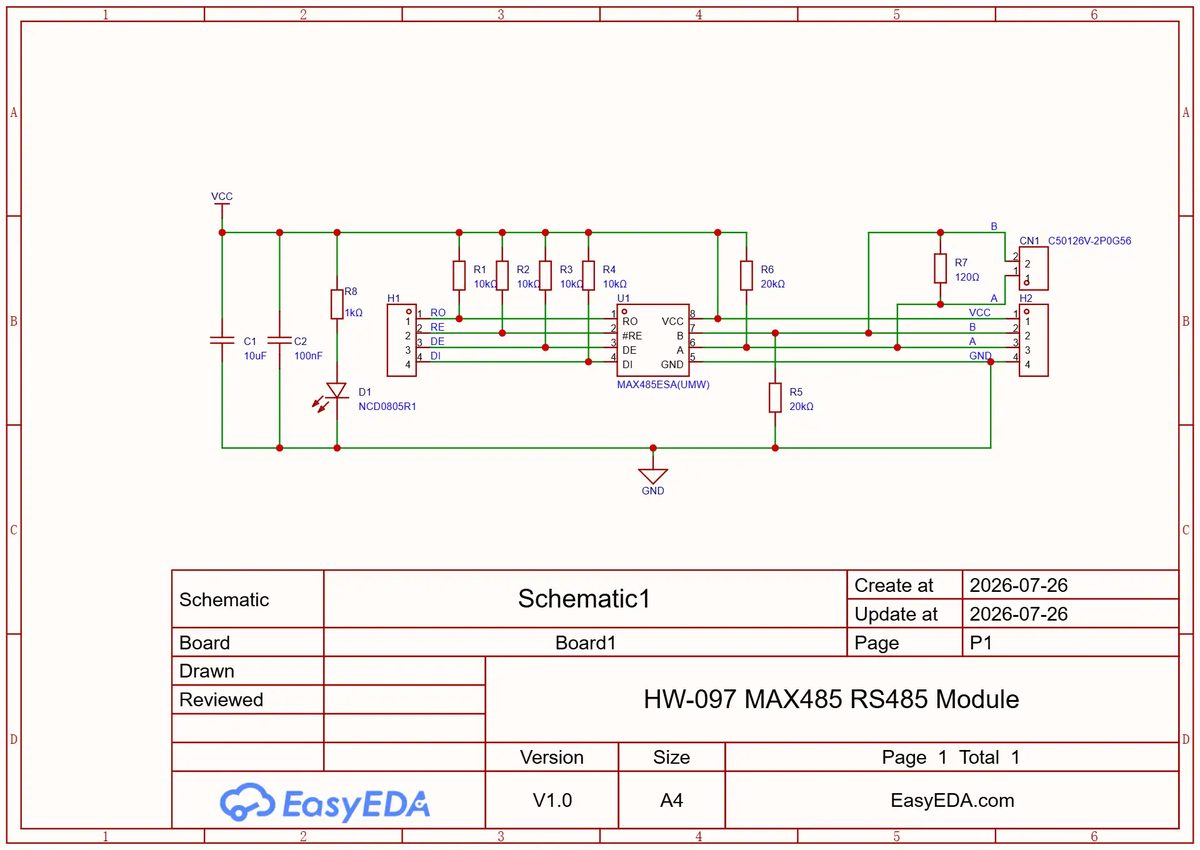

HW-097 — преобразователь уровней TTL в RS-485 на микросхеме MAX485. Превращает обычные TTL-сигналы последовательного порта (например, от микроконтроллера) в дифференциальные сигналы RS-485, обеспечивая помехоустойчивую связь на большие расстояния. Лицензия — общественное достояние.

Особенности: дифференциальная передача по витой паре (линии A и B) — надёжная связь на расстояние до 1200 м в электрически шумной среде; полудуплексный режим по общей шине (передача или приём, направление задаётся выводами RE/DE); питание 5 В; на плате клеммник с шагом 5,08 мм для подключения к шине и штырьки 2,54 мм для макетирования.

Применения: промышленная автоматика, многоточечные сети микроконтроллеров (массивы датчиков Arduino/Raspberry Pi), управление сценическим светом по DMX512, интерфейсы управления PTZ-камерами.

Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/suzu_hmjn/project_gieujzoq
