Модуль USB-UART (TTL) с разъёмом USB Type-C

Открытый проект со схемой, платой и документацией.

Карточка проекта

Автор: hmz.0697
Лицензия: GPL 3.0

USB-C

Источник

https://oshwlab.com/hmz.0697/ttl

Лицензия: GPL 3.0 · атрибуция автора

Модуль связи UART (USB-TTL). Обычно такие модули выпускают с разъёмом USB Type-A; вариант с USB Type-C удобнее — можно использовать с обычным кабелем.

Спроектирован строго по даташиту, готов к производству.

Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/hmz.0697/ttl

Схема и печатная плата

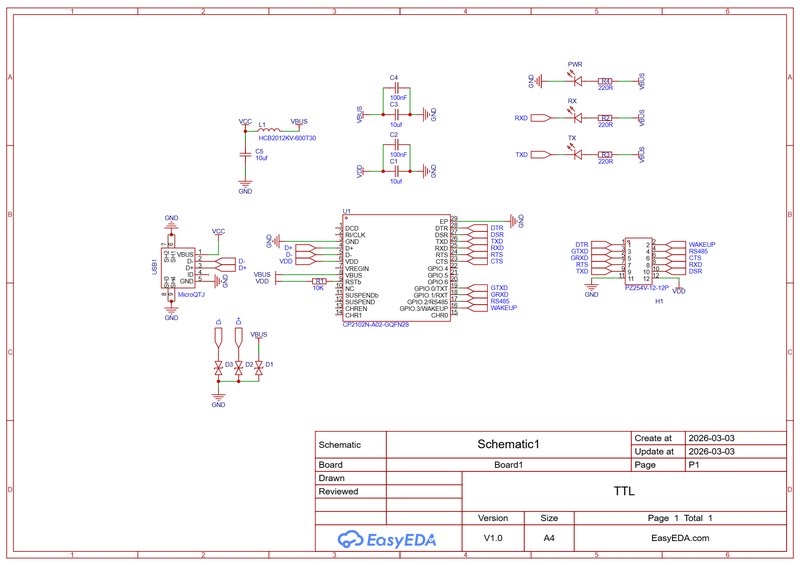

Схема
