Описание проекта

Модульный промышленный планшет: QPad.
Модульная конструкция: базовая плата и функциональные модули могут заменяться в соответствии с потребностями, при этом устройство совместимо с коммерческими модулями, такими как Raspberry Pi и Orange Pi, в качестве базовых плат.
Применимые промышленные сценарии: отладка на объекте, тестирование связи, сбор данных с датчиков, терминалы мониторинга, запись траектории и т.д.

Текущая версия — V1.0, которая неизбежно имеет некоторые недостатки. Мы планируем обновлять проект в будущем, так что вы можете добавить его в избранное и следить за развитием. В будущем на станции B будут выкладываться видео с различными сценариями применения.

Видео на Bilibili: Пропавший вернулся, обкатываю мой первый кастомизированный планшет на Ubuntu [Проект Spark]_bilibili_bilibili

После долгого ожидания я наконец получил корпус, напечатанный на 3D-принтере. (Из-за толщины стенок и материала корпус слегка деформирован. Пока проигнорируйте это. Корпус, изготовленный на ЧПУ, будет позже.)

Рисунок 1 — версия для Windows

(первая версия печати, белый материал немного полупрозрачный, позже был заменён на более тёмный цвет.)

Рисунок 2 — версия для Ubuntu

(Во второй раз, когда я напечатал корпус, результат был намного лучше.)

Рисунок 3 — схема верхнего интерфейса

(основной сценарий применения переключателя подсветки экрана — при использовании в качестве сервера экран можно активно отключить)

Рисунок 4 — схематичное изображение задней части

(зона антенны, спроектированная для корпуса, изготавливаемого на ЧПУ, не используется, потому что вариант с ЧПУ не прошёл, а мне было лень позже менять модель, поэтому я напечатал по модели для ЧПУ.)

Рисунок 5 — общая визуализация

Функциональные модули:

1. Модуль позиционирования GPS+BD (запись траектории и другие GIS-продукты)

2. Модуль связи NBIot (тестирование продуктов Интернета вещей)

3. Модуль связи 4G

4. WiFi и проводная сеть (стандартная конфигурация)

5. Модуль последовательного порта (поддерживает уровни TTL, RS485/422/232, необходим для промышленной отладки)

6. Беспроводной модуль 2.4G (функция агрегации нескольких узлов при использовании в качестве терминала сбора данных)

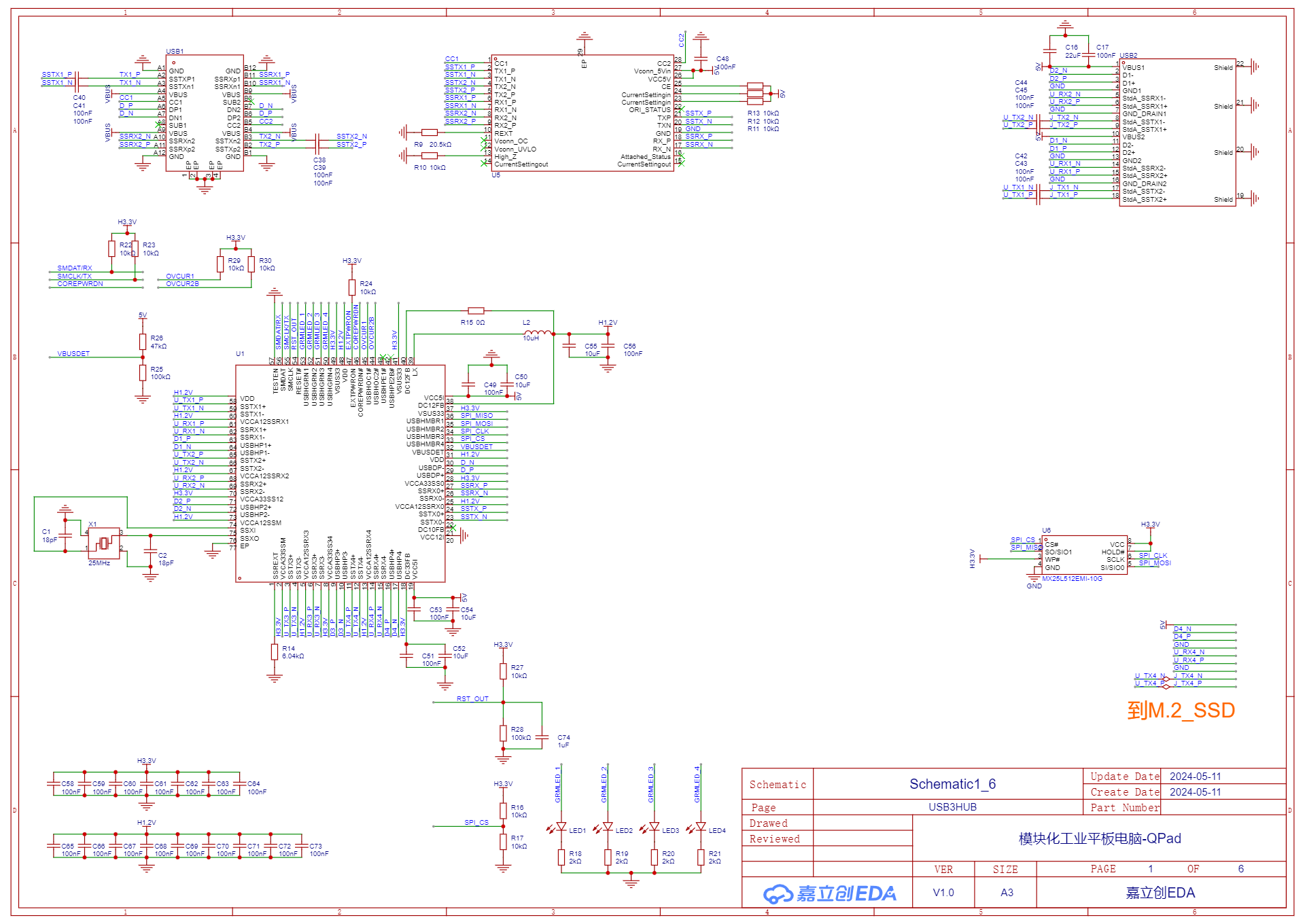

7. Модуль расширения хранилища (расширение большим жёстким диском для хранения данных)

Лицензия открытого исходного кода:

GPL.

Функции, связанные с проектом

1. Дисплей: в итоге используется экономичный 9.7-дюймовый IPS-экран с разрешением 2K. Полагаю, все уже знают, что это за экран.

2. Базовая плата: базовая плата совместима с одноплатными компьютерами Raspberry Pi, Orange Pi и другими в качестве базовой платы (при наличии времени на следующем этапе адаптирую под TSPi).

Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/oshwhub.com/modular-tablet-computer-qpad
