NB01001 — простой тестер операционных усилителей
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- bnagy
- Лицензия
- Public Domain
LED
Источник
https://oshwlab.com/bnagy/nb01001-opamp-tester
Лицензия: Public Domain · атрибуция автора

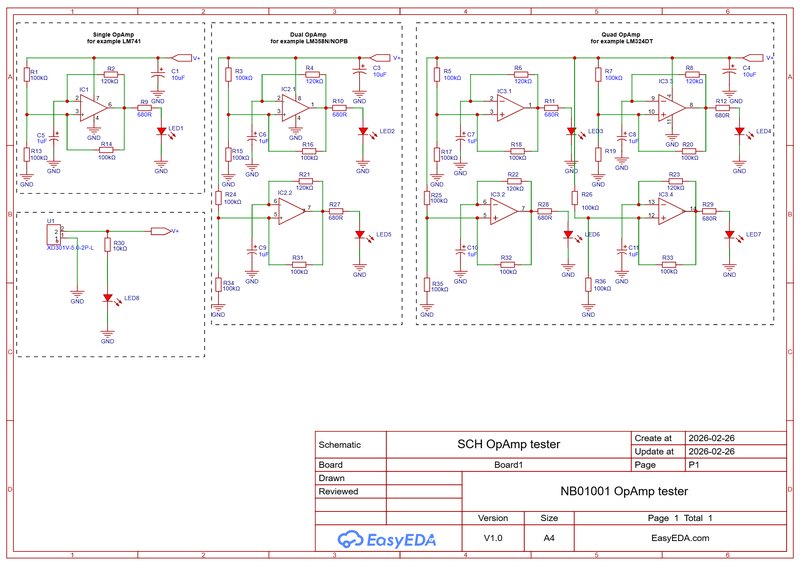

Простой тестер операционных усилителей — для одинарных, сдвоенных и счетверённых ОУ.
В основе — генератор, собранный на самом проверяемом ОУ. Состояние показывают светодиоды: если они мигают — ОУ исправен; если не загораются или горят постоянно — усилитель повреждён.
Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/bnagy/nb01001-opamp-tester
