Неизолированный двухканальный источник питания 12 Вт для бытовой техники

Открытый проект со схемой, платой и документацией.

Карточка проекта

Автор: Power Integrations
Лицензия: Power Integrations reference design

Источник

https://www.power.com/design-support/design-examples/rdr-962-12-w-non-isolated-dual-ouput-appliance-power-supply-using-linkswitch-xt2sr

Лицензия: Power Integrations reference design · атрибуция автора

Описание

Референс-дизайн реализует неизолированный двухканальный источник питания на 12 Вт открытого исполнения для бытовой техники. Основа — микросхема-ключ LinkSwitch-XT2SR (LNK3773D).

Вход 90–265 В переменного тока, выходы 5 В / 1,4 А и 12 В / 0,42 А.

Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).

Особенности

Неизолированный двухканальный источник питания 12 Вт.
Открытое исполнение, для бытовой техники.
Микросхема-ключ LinkSwitch-XT2SR.
Выходы 5 В / 1,4 А и 12 В / 0,42 А.
Файлы: схема, инженерный отчёт.

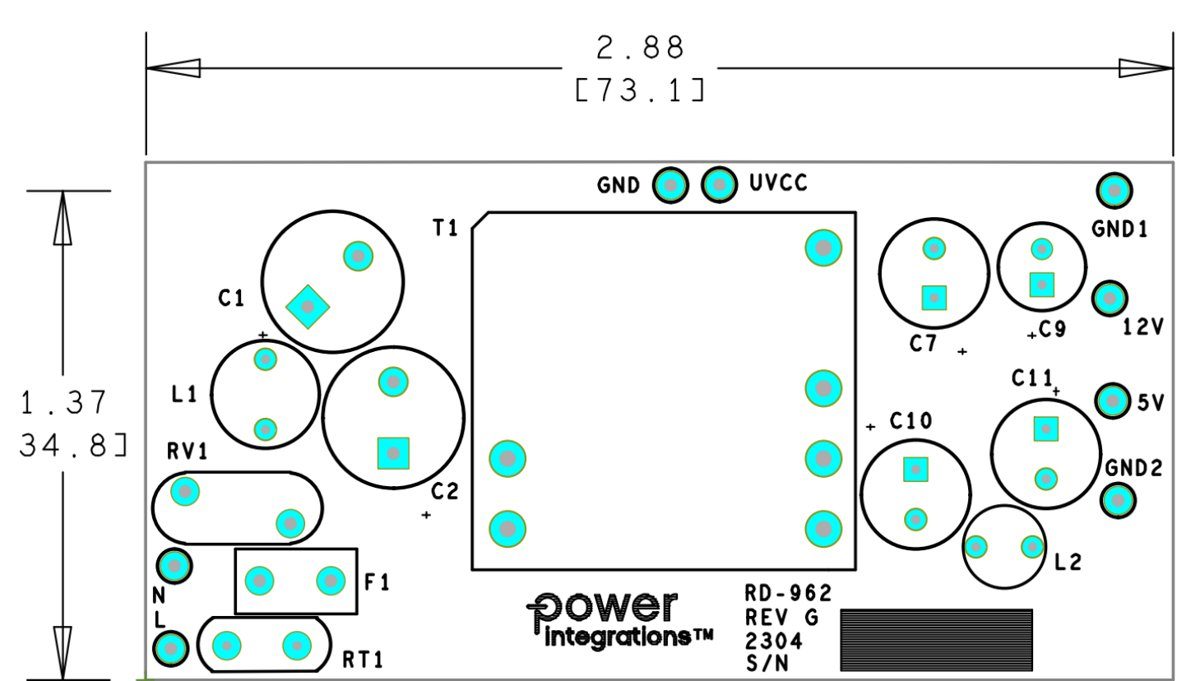

Печатная плата

Файлы проекта · состав документации

Электрическая схемаHTML

Инженерный отчёт (PDF)HTML
