Неизолированный двухканальный обратноходовой преобразователь 8 Вт
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- Power Integrations
- Лицензия
- Power Integrations reference design
Источник
https://www.power.com/design-support/design-examples/der-744-8-w-wide-range-input-dual-output-non-isolated-flyback-converter-using-linkswitch-xt2
Лицензия: Power Integrations reference design · атрибуция автора
Описание
Референс-дизайн реализует неизолированный двухканальный обратноходовой преобразователь на 8 Вт с широким входом. Основа — LinkSwitch-XT2 на 900 В (LNK3696P).
Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).
Особенности
- Неизолированный двухканальный обратноходовой преобразователь 8 Вт.
- Широкий вход.
- Микросхема-ключ LinkSwitch-XT2 (900 В).
- Файлы: схема, инженерный отчёт.

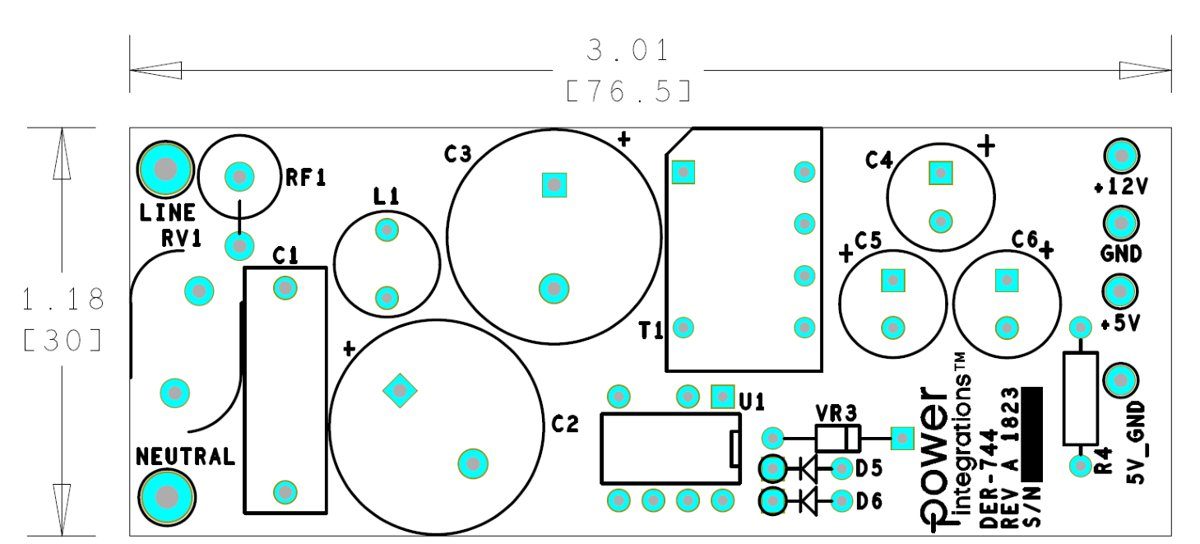

Печатная плата
Файлы проекта · состав документации
Электрическая схемаHTML
Инженерный отчёт (PDF)HTML
