Неизолированный источник питания 2,5 Вт с бездиссипативным сигналом перехода через ноль
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- Power Integrations
- Лицензия
- Power Integrations reference design
Источник
https://www.power.com/design-support/design-examples/rdr-866-2point5watt-non-isolated-buck-lossless-ac-zero-crossing-using-linkswitch-tnz
Лицензия: Power Integrations reference design · атрибуция автора
Описание
Референс-дизайн реализует неизолированный источник питания на 2,5 Вт с бездиссипативной генерацией сигнала перехода сети через ноль. Основа — микросхема-ключ LinkSwitch-TNZ.
Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные дросселя, разводка платы).
Особенности
- Неизолированный источник питания 2,5 Вт.
- Бездиссипативный сигнал перехода через ноль.
- Микросхема-ключ LinkSwitch-TNZ.
- Файлы: схема, инженерный отчёт.

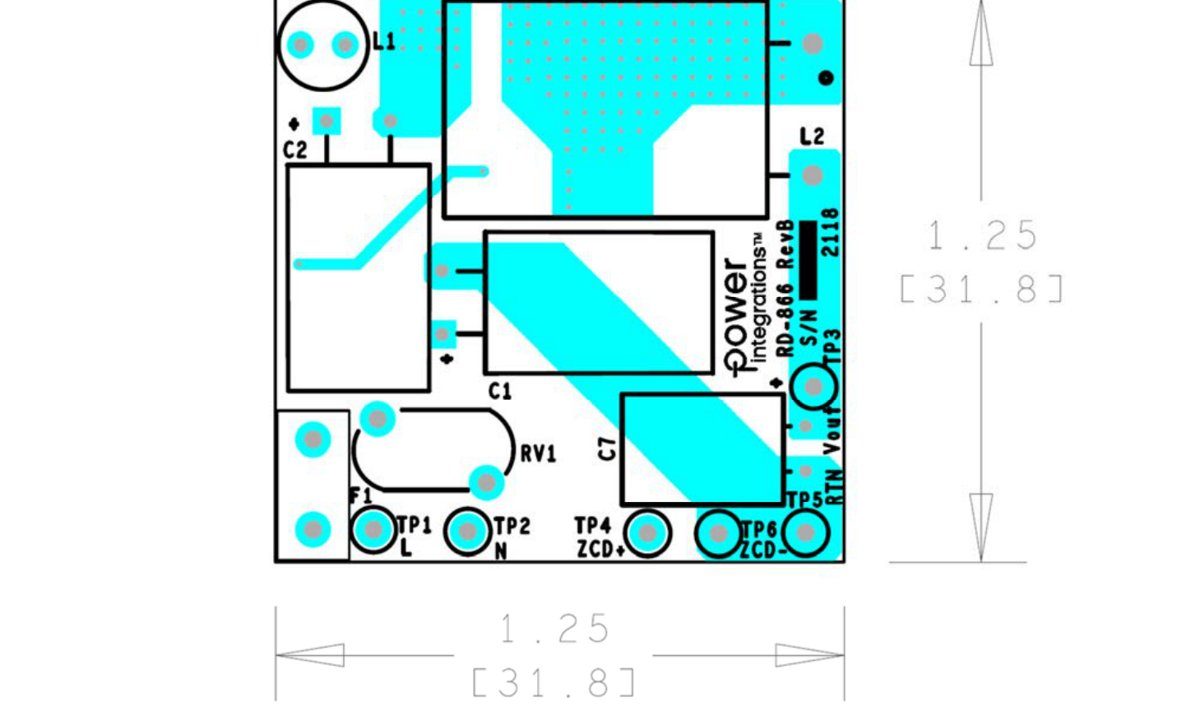

Печатная плата
Файлы проекта · состав документации
Электрическая схемаHTML
Инженерный отчёт (PDF)HTML
