Неизолированный обратноходовой источник питания 2,5 Вт
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- Power Integrations
- Лицензия
- Power Integrations reference design
Источник
https://www.power.com/design-support/design-examples/der-831-2pt5-w-non-isolated-flyback-power-supply-using-linkswitch-cv
Лицензия: Power Integrations reference design · атрибуция автора
Описание
Референс-дизайн реализует неизолированный обратноходовой источник питания на 2,5 Вт. Основа — микросхема-ключ LinkSwitch-CV (LNK623D).
Вход 85–265 В переменного тока, выход 5 В / 0,5 А.
Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).
Особенности
- Неизолированный обратноходовой источник питания 2,5 Вт.
- Микросхема-ключ LinkSwitch-CV.
- Вход 85–265 В AC, выход 5 В / 0,5 А.
- Файлы: схема, инженерный отчёт.

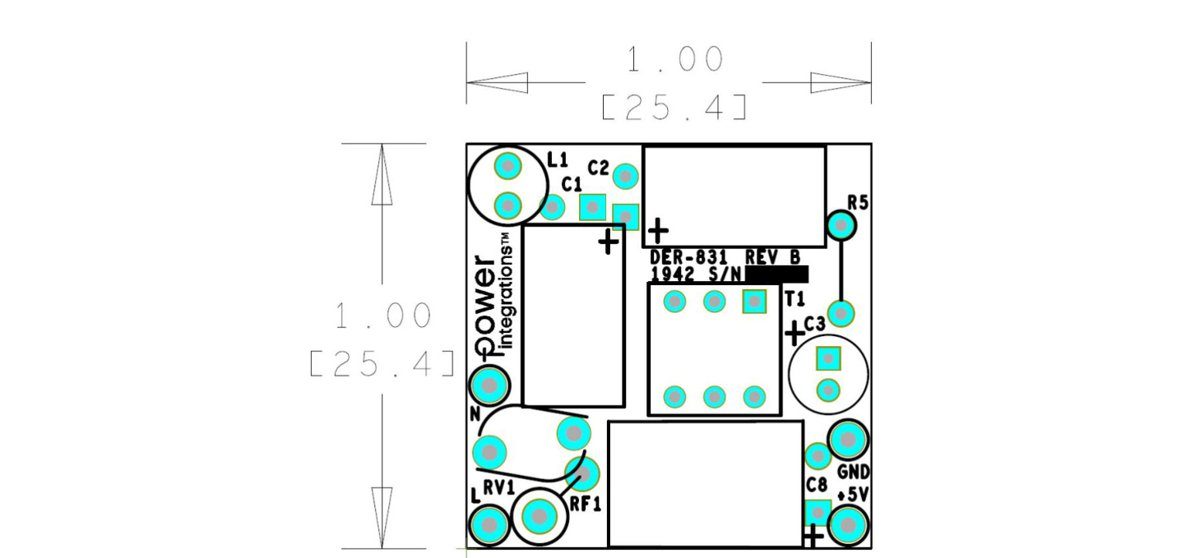

Печатная плата
Файлы проекта · состав документации
Электрическая схемаHTML
Инженерный отчёт (PDF)HTML
