Неизолированный обратноходовой источник питания 2 Вт для домашней автоматизации

Открытый проект со схемой, платой и документацией.

Карточка проекта

Автор: Power Integrations
Лицензия: Power Integrations reference design

Источник

https://www.power.com/design-support/design-examples/der-880-2-w-non-isolated-flyback-power-supply-home-and-building-automation-using-linkswitch-3

Лицензия: Power Integrations reference design · атрибуция автора

Описание

Референс-дизайн реализует неизолированный обратноходовой источник питания на 2 Вт с универсальным входом для систем домашней и промышленной автоматизации. Основа — микросхема-ключ LinkSwitch-3 (LNK6404D).

Вход 85–265 В переменного тока, выход 5 В / 400 мА.

Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).

Особенности

Неизолированный обратноходовой источник питания 2 Вт.
Универсальный вход, для автоматизации.
Микросхема-ключ LinkSwitch-3.
Вход 85–265 В AC, выход 5 В / 400 мА.
Файлы: схема, инженерный отчёт.

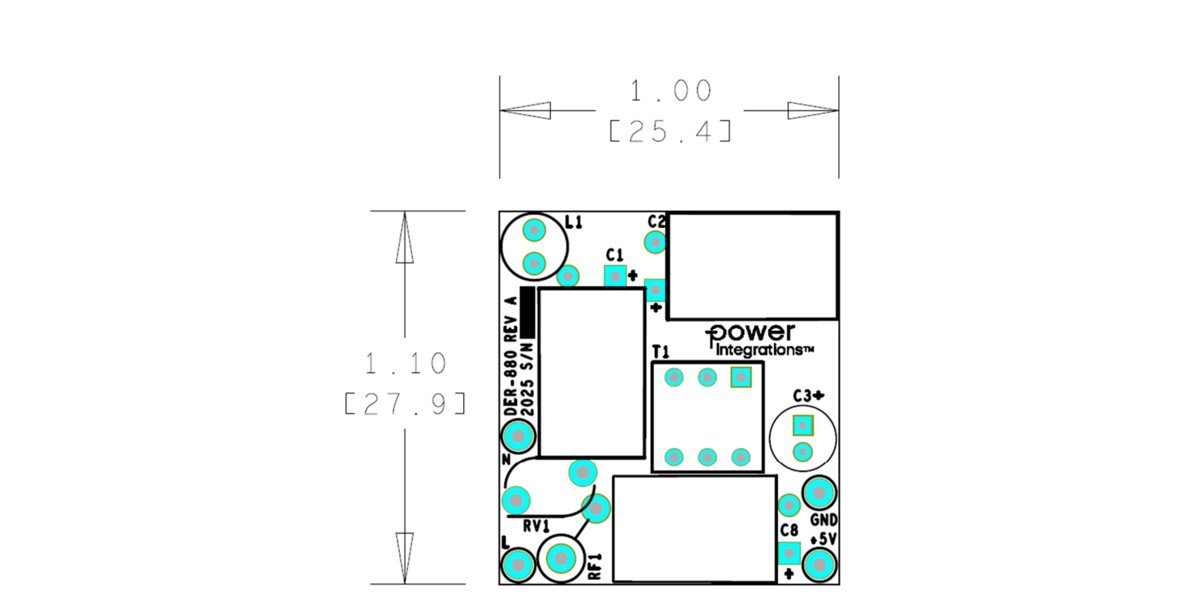

Печатная плата

Файлы проекта · состав документации

Электрическая схемаHTML

Инженерный отчёт (PDF)HTML
