Неизолированный обратноходовой источник питания 5 Вт для малой бытовой техники

Открытый проект со схемой, платой и документацией.

Карточка проекта

Автор: Power Integrations
Лицензия: Power Integrations reference design

Источник

https://www.power.com/design-support/design-examples/der-963-5-w-non-isolated-flyback-small-appliance-power-supply-using-linkswitch-xt2sr

Лицензия: Power Integrations reference design · атрибуция автора

Описание

Референс-дизайн реализует неизолированный обратноходовой источник питания на 5 Вт для малой бытовой техники. Основа — микросхема-ключ LinkSwitch-XT2SR (LNK3771D-H003) со встроенным синхронным выпрямлением и напряжением стока до 725 В.

Вход 85–265 В переменного тока, выход 5 В / 1 А, минимальное число компонентов.

Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).

Особенности

Неизолированный обратноходовой источник питания 5 Вт.
Микросхема-ключ LinkSwitch-XT2SR (725 В).
Встроенное синхронное выпрямление.
Вход 85–265 В AC, выход 5 В / 1 А.
Файлы: схема, инженерный отчёт.

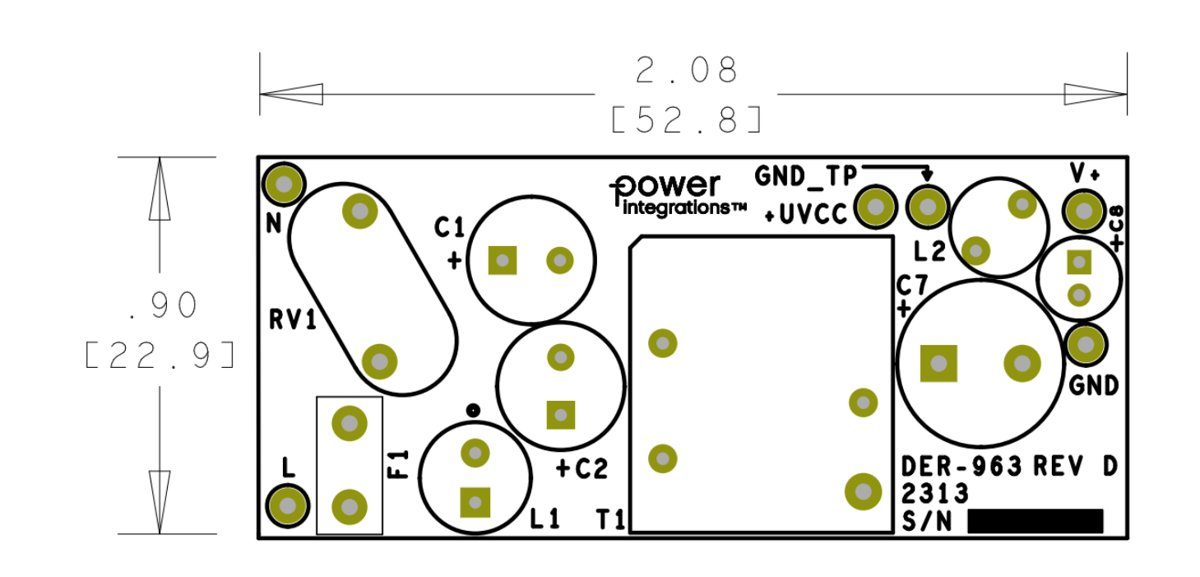

Печатная плата

Файлы проекта · состав документации

Электрическая схемаHTML

Инженерный отчёт (PDF)HTML
