Неизолированный понижающий преобразователь 9,6 Вт для малой бытовой техники

Открытый проект со схемой, платой и документацией.

Карточка проекта

Автор: Power Integrations
Лицензия: Power Integrations reference design

Источник

https://www.power.com/design-support/design-examples/rdr-723-9pt6-w-non-isolated-buck-converter-small-appliances-using-linkswitch-tn2

Лицензия: Power Integrations reference design · атрибуция автора

Описание

Референс-дизайн реализует неизолированный понижающий (buck) преобразователь на 9,6 Вт для малой бытовой техники. Основа — микросхема-ключ LinkSwitch-TN2 (LNK3209D) с напряжением стока до 725 В.

Вход 85–265 В переменного тока, выход 12 В / 800 мА. Стабилизация без оптопары, тепловая защита.

Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные дросселя, разводка платы).

Особенности

Неизолированный понижающий преобразователь 9,6 Вт.
Микросхема-ключ LinkSwitch-TN2 (725 В).
Вход 85–265 В AC, выход 12 В / 800 мА.
Стабилизация без оптопары.
Файлы: схема, инженерный отчёт.

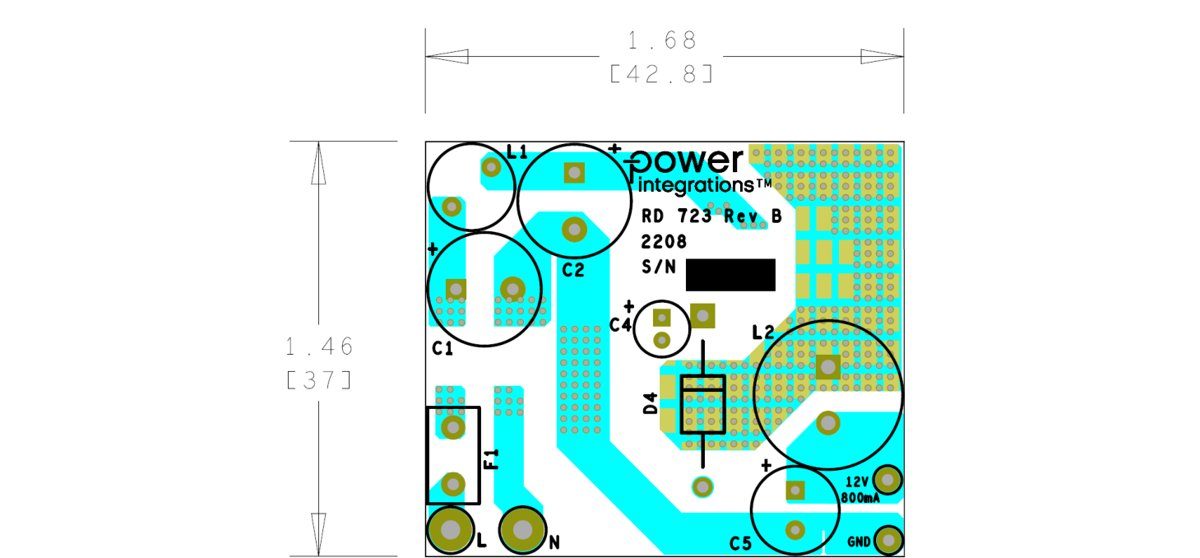

Печатная плата

Файлы проекта · состав документации

Электрическая схемаHTML

Инженерный отчёт (PDF)HTML
