Низкопрофильный светодиодный драйвер 100 Вт со стабилизацией напряжения

Открытый проект со схемой, платой и документацией.

Карточка проекта

Автор: Power Integrations
Лицензия: Power Integrations reference design

Источник

https://www.power.com/design-support/design-examples/der-1038-100-w-low-profile-led-driver-using-innoswitch4-qr-750-v-powigan-capzero-2-and-hiperpfs-4

Лицензия: Power Integrations reference design · атрибуция автора

Описание

Референс-дизайн реализует низкопрофильный светодиодный драйвер на 100 Вт (24 В) со стабилизацией напряжения для промышленного и умного освещения. Основа — InnoSwitch4-QR с ключом на нитриде галлия (INN4276C-H182), CAPZero-2 (CAP200DG) и корректор коэффициента мощности HiperPFS-4 (PFS7624C).

Вход 198–305 В переменного тока, выход 24 В / 4,17 А. КПД выше 92 % при 230 В, малый профиль менее 16 мм, малое число компонентов.

Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).

Особенности

Светодиодный драйвер 100 Вт, 24 В.
Ключ на нитриде галлия + корректор мощности HiperPFS-4.
Вход 198–305 В AC, выход 24 В / 4,17 А.
КПД > 92 %, профиль < 16 мм.
Для промышленного и умного освещения.
Файлы: схема, инженерный отчёт.

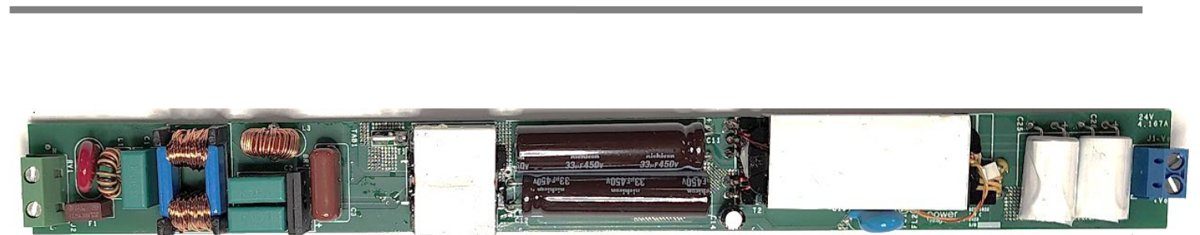

Печатная плата

Файлы проекта · состав документации

Электрическая схемаHTML

Инженерный отчёт (PDF)HTML
