Низкопрофильный светодиодный драйвер 42 Вт с регулировкой яркости

Открытый проект со схемой, платой и документацией.

Карточка проекта

Автор: Power Integrations
Лицензия: Power Integrations reference design

Источник

https://www.power.com/design-support/design-examples/der-742-42-w-low-profile-high-power-factor-isolated-flyback-switched-valley-fill-pfc-dimmable-led-power-supply-using

Лицензия: Power Integrations reference design · атрибуция автора

Описание

Референс-дизайн реализует низкопрофильный изолированный обратноходовой светодиодный драйвер на 42 Вт с высоким коэффициентом мощности, корректором типа switched valley-fill и регулировкой яркости. Основа — микросхема-ключ LYTSwitch-6.

Вход 90–265 В переменного тока, типовой выход 42 В / 1000 мА.

Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).

Особенности

Низкопрофильный светодиодный драйвер 42 Вт.
Регулировка яркости, корректор valley-fill.
Микросхема-ключ LYTSwitch-6.
Выход 42 В / 1000 мА.
Файлы: схема, инженерный отчёт.

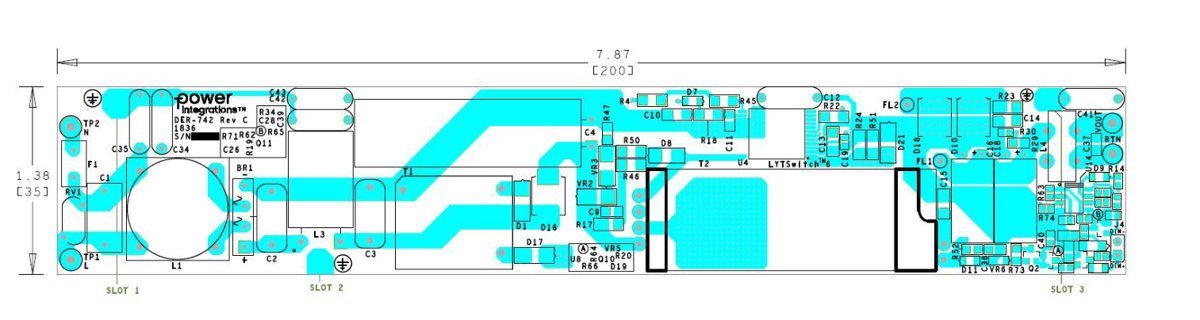

Печатная плата

Файлы проекта · состав документации

Электрическая схемаHTML

Инженерный отчёт (PDF)HTML
