Обратноходовой преобразователь 46 Вт для вспомогательного питания солнцемобиля

Открытый проект со схемой, платой и документацией.

Карточка проекта

Автор: Power Integrations
Лицензия: Power Integrations reference design

Источник

https://www.power.com/design-support/design-examples/rdr-85slr-46-w-dc-dc-converter-solar-racing-car-using-innoswitch3-aq-900-v-powigan

Лицензия: Power Integrations reference design · атрибуция автора

Описание

Референс-дизайн реализует обратноходовой преобразователь на 46 Вт в качестве вспомогательного источника питания для гоночного автомобиля на солнечных батареях. Основа — InnoSwitch3-AQ автомобильного класса с ключом на нитриде галлия 900 В (INN3990CQ).

Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).

Особенности

Обратноходовой преобразователь 46 Вт.
Ключ на нитриде галлия 900 В (InnoSwitch3-AQ).
Компоненты автомобильного класса.
Для вспомогательного питания солнцемобиля.
Файлы: схема, инженерный отчёт.

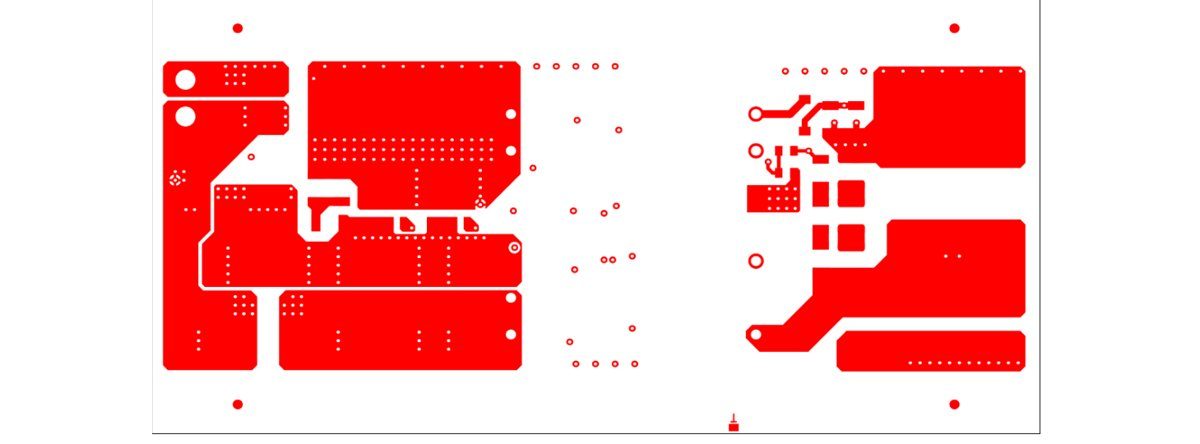

Печатная плата

Файлы проекта · состав документации

Электрическая схемаHTML

Инженерный отчёт (PDF)HTML
