Обратноходовой преобразователь 50 Вт для вспомогательного питания солнцемобиля
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- Power Integrations
- Лицензия
- Power Integrations reference design
Источник
https://www.power.com/design-support/design-examples/der-1029-50-w-dc-dc-converter-solar-racing-car-using-innoswitch3-ep-750-v-powigan-switch
Лицензия: Power Integrations reference design · атрибуция автора
Описание
Референс-дизайн реализует обратноходовой преобразователь на 50 Вт в качестве вспомогательного источника питания для гоночного автомобиля на солнечных батареях. Основа — InnoSwitch3-EP с ключом на нитриде галлия 750 В (INN3679C).
Вход 90–150 В постоянного тока, выход 12 В / 4,16 А. Средний КПД 95,7 % в диапазоне нагрузки 30–70 % при 120 В; встроенное синхронное выпрямление обеспечивает высокую эффективность.
Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).
Особенности
- Обратноходовой преобразователь 50 Вт.
- Ключ на нитриде галлия 750 В (InnoSwitch3-EP).
- Вход 90–150 В DC, выход 12 В / 4,16 А.
- Средний КПД 95,7 %.
- Встроенное синхронное выпрямление.
- Файлы: схема, инженерный отчёт.

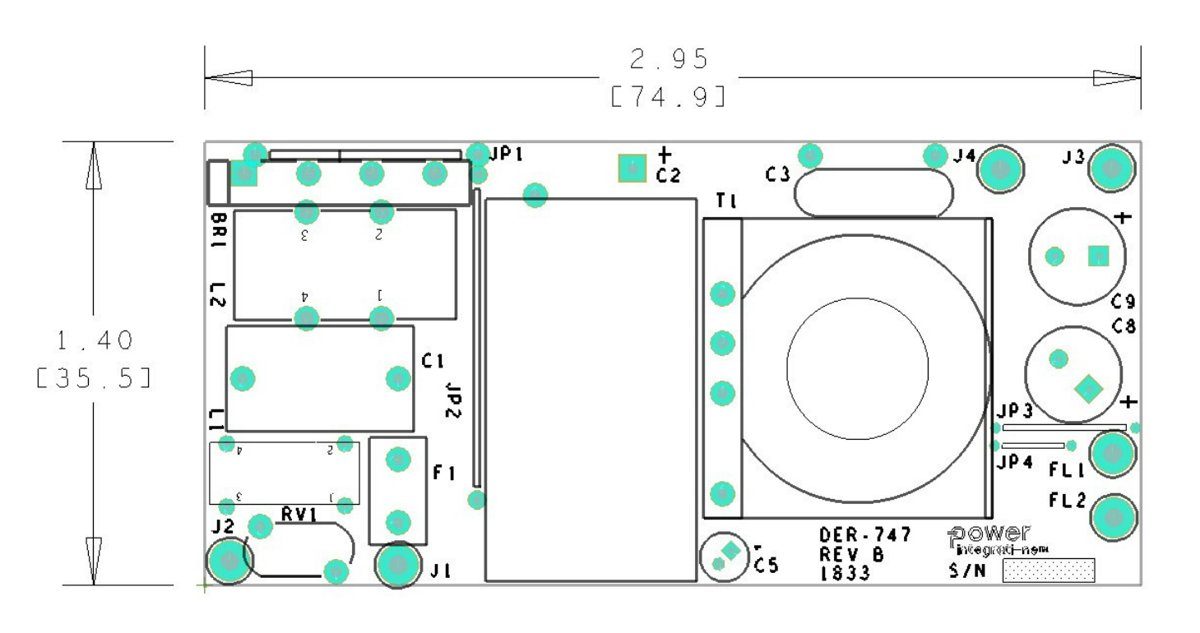

Печатная плата
Файлы проекта · состав документации
Электрическая схемаHTML
Инженерный отчёт (PDF)HTML
