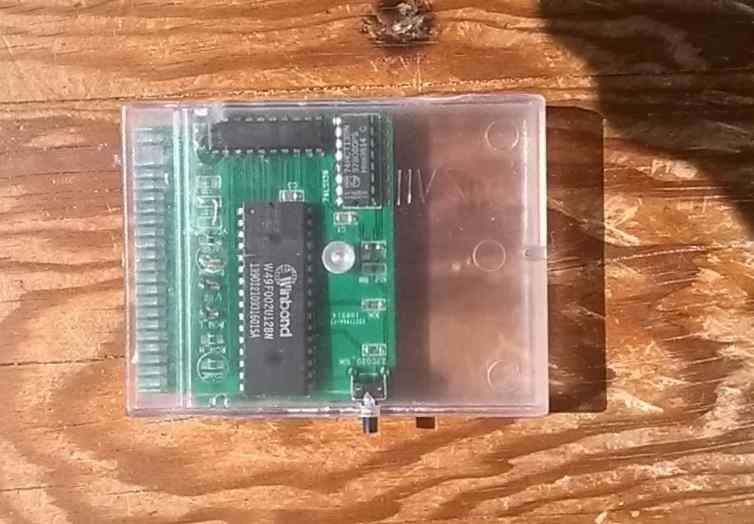

Ogryzek V4 - Самодельный картридж для Commodore 64

Как собрать свой картридж для Commodore 64.

Краткое описание.

Сначала нужно понять, какие сигналы C64 выводит на разъём расширения:

Что означают эти сигналы и как они работают:

• GND — просто земля, выведена в 4 местах;
• +5V — стабилизированное питание 5 В;
• RESET — сброс процессора, линия активна в низком состоянии. Когда сброс переходит в высокий уровень (в том числе после включения питания), а напряжение на процессоре не ниже 4,75 В, процессор запускает машинный код: обращается к ПЗУ, читает вектор сброса по адресу $FFFC (младший/старший байт) и переходит по указанному в нём адресу.

Важно: процессоры 6510/8500 имеют встроенный порт по адресам $00 (направление) и $01 (порт), где три младших бита отвечают за конфигурацию памяти.

Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/wegi1/ogryzek-v4
