Отладчик JLink-OB на STM32F072 с виртуальным COM-портом
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- oshwhub.com
- Лицензия
- GPL 3.0
STM32LEDPowerLoRaDisplay
Источник
https://oshwlab.com/oshwhub.com/jlink-ob_32f072-with-virtual-ser
Лицензия: GPL 3.0 · атрибуция автора
Отладчик JLink-OB на STM32F072 с функцией виртуального последовательного порта (VCOM).
Прежняя версия на 32F103 не поддерживала виртуальный COM-порт, который часто нужен при отладке для просмотра и отправки данных, — эта версия его добавляет.
Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/oshwhub.com/jlink-ob_32f072-with-virtual-ser

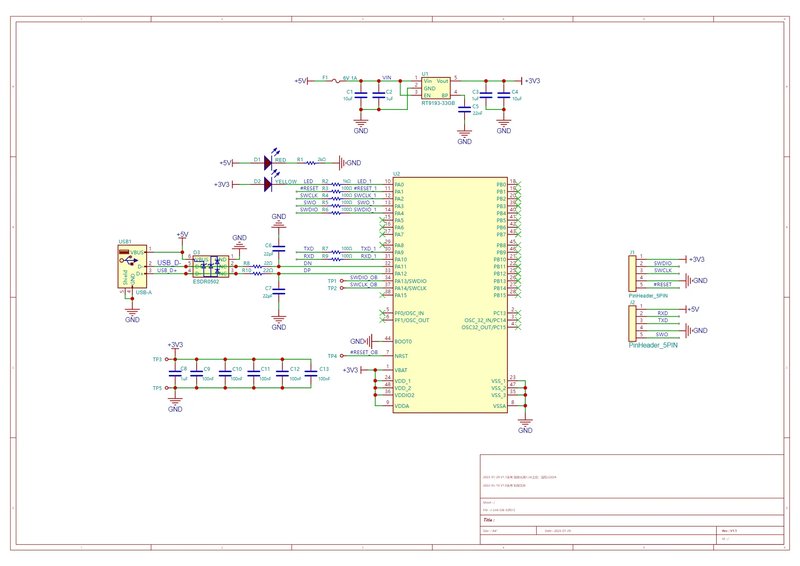

Схема и печатная плата
Файлы проекта · состав документации
firmware__0x8000000_J-Link OB-STM32F072-CortexM(Licensed).binHTML
firmware__J-Link OB-STM32F072-CortexM(Licensed).hexHTML
SCH_J-Link-OB-STM32F072_V1.1_2023-01-29.pdfHTML
Gerber_J-Link-OB-STM32F072_V1.1_2023-01-29.zipHTML
SCH_J-Link-OB-STM32F072_V1.0_2022-0506.pdfHTML
Gerber_J-Link-OB-STM32F072_V1.0_2022-05-06.zipHTML
Add license.rarHTML
