Оценочная плата LM5118 (buck-boost, вход 3–75 В → 1,5–15 В, до 3 А)

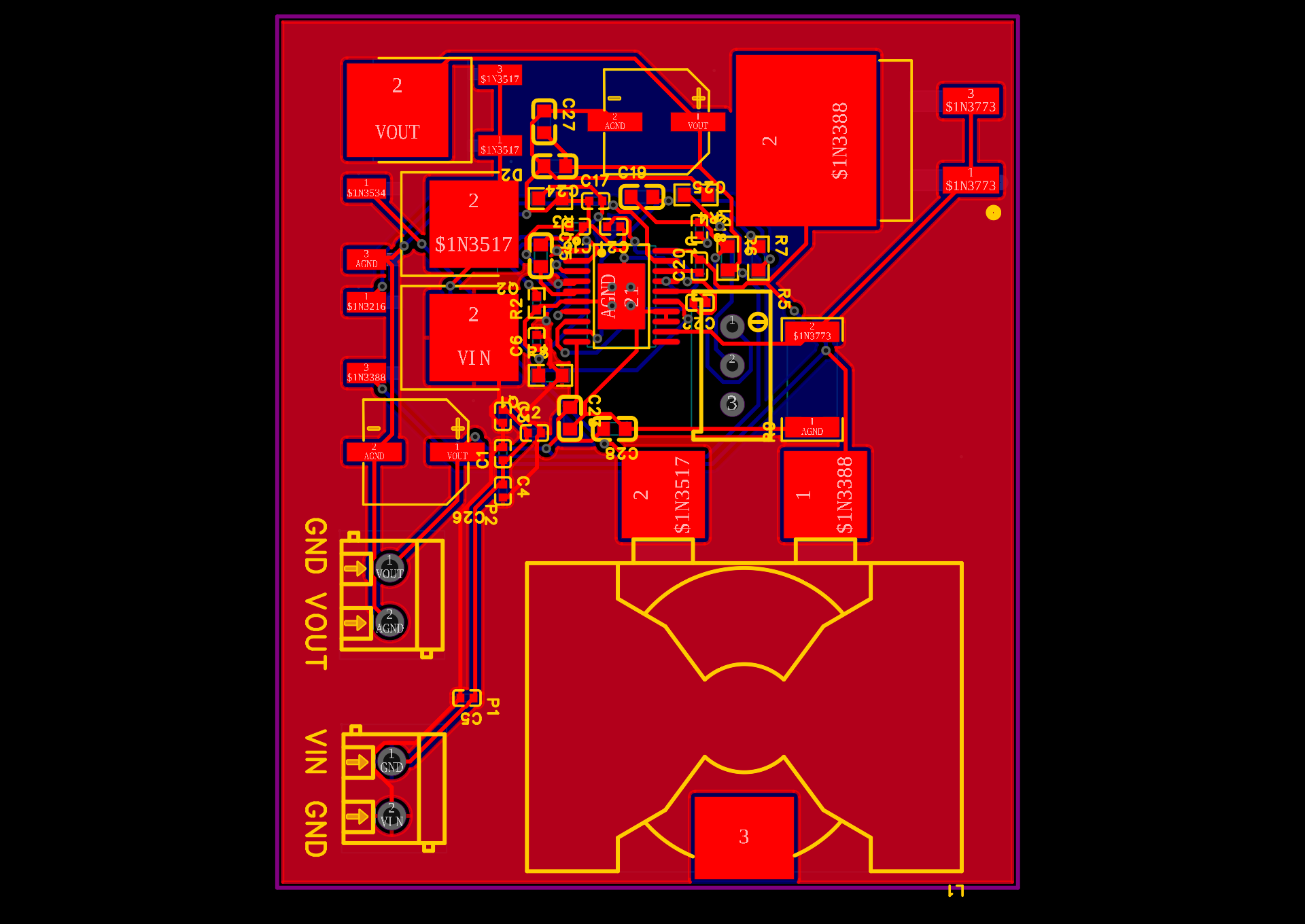

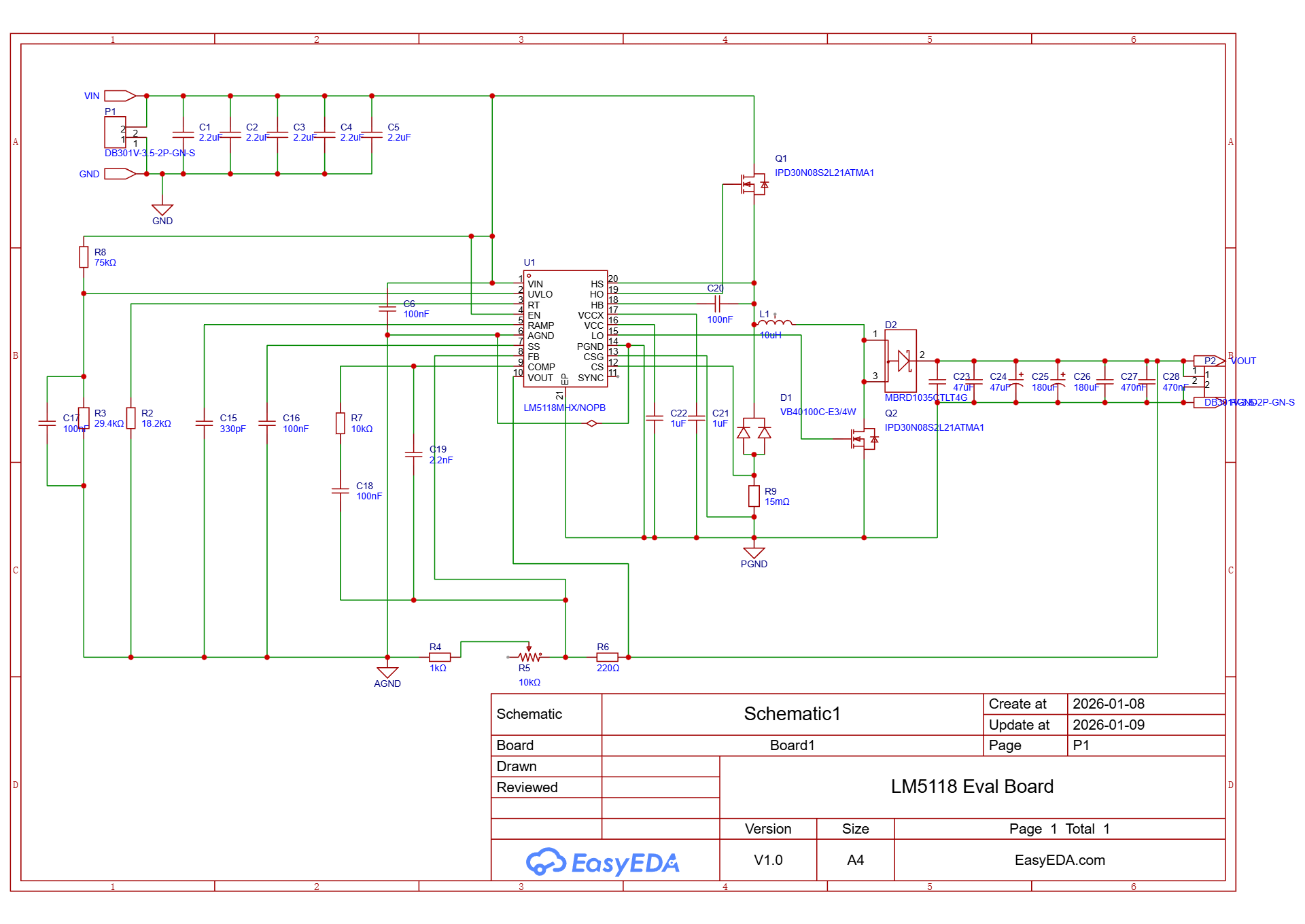

Открытый проект со схемой, платой и документацией.
нет обложки
Карточка проекта
- Автор
- michaelrex2012
- Лицензия
- MIT License
Power
Источник
https://oshwlab.com/michaelrex2012/lm5118-eval-board
Лицензия: MIT License · атрибуция автора
Оценочная плата для микросхемы преобразователя LM5118 от Texas Instruments. Преобразует любое напряжение 3–75 В в 1,5–15 В при токе до 3 А, с бесшовным переходом между понижающе-повышающим (buck-boost) и понижающим (step-down) режимами. Лицензия MIT.
Высокий КПД — до 95% при 3 А и 20 В на входе и около 80% при 1 А и 5 В на входе. Микросхема LM5118 рассчитана на автомобильные применения.
Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/michaelrex2012/lm5118-eval-board
