Описание проекта

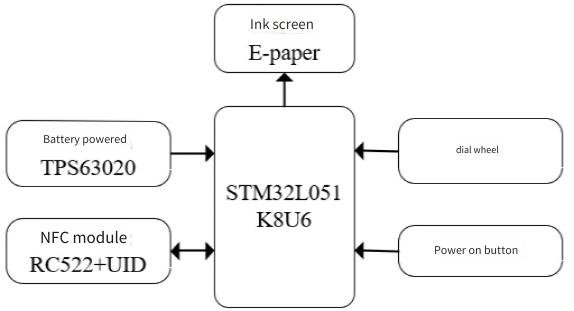

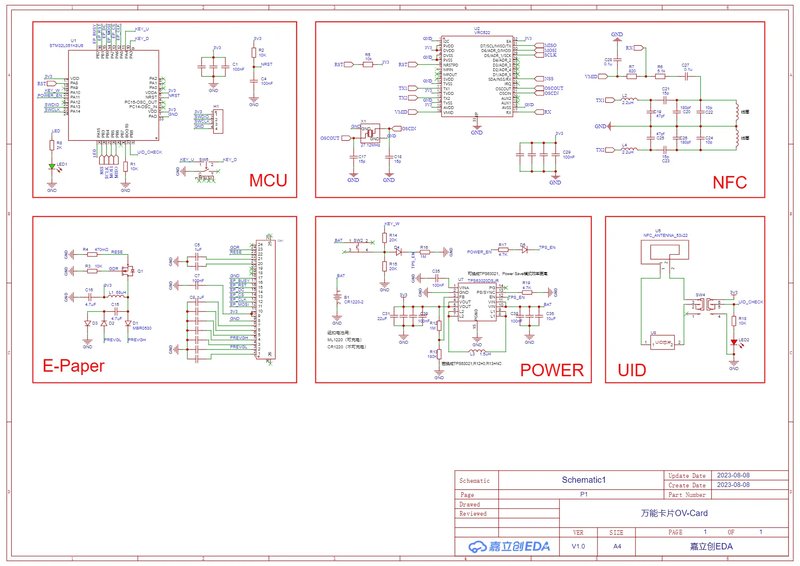

Общая структурная схема устройства показана ниже. Главный управляющий — STM32L051K8U6, питание от аккумулятора построено на TPS63020, для вывода используется электронно-чернильный экран 1,54 дюйма, 200 × 200. Если не хотите покупать чернильный экран или нужен долгий срок работы, можно взять сверхнизкопотребляющую версию только со светодиодной индикацией. Данные карт хранятся в EEPROM внутри микроконтроллера.

Учтите, что RC522 поддерживает стандарт 14443, и в этом проекте для режима эмуляции карты с RC522 используется только UID-карта.

Как пользоваться

!!! Важно: переключайте режим ДО подачи питания и не двигайте переключатель режима при включённом питании !!!

Работа с устройством:

1. Нажатие кнопки включает питание, при отпускании питание отключается.

2. Колесом прокрутки после включения листайте вверх и вниз, чтобы сменить выбранную позицию (то есть карту).

3. Режим переключается движковым переключателем (не переключайте режим при включённом питании).

Режимы:

1. Сдвиг влево — режим копирования: после включения можно скопировать внешнюю карту в выбранную ячейку. Например, если выбрана ячейка для карты доступа, достаточно поднести внешнюю карту к задней стороне — и её данные запишутся в выбранную ячейку.

Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/oshwhub.com/the-universal-card-ov-card
