PicoAWG - Портативный генератор произвольных сигналов на Raspberry Pi Pico

Открытый проект со схемой, платой и документацией.

Карточка проекта

Автор: oshwhub.com
Лицензия: CC BY-NC 4.0

RP2040

Источник

https://oshwlab.com/oshwhub.com/picoawg

Лицензия: CC BY-NC 4.0 · атрибуция автора

Портативный генератор сигналов произвольной формы на Raspberry Pi Pico с частотой дискретизации до 125 MSa/s.

Ключевые параметры:

частота дискретизации 125 MSa/s;
разрядность 14 бит;
размах выходного сигнала 0–2 В (Vpp);
диапазон частот 0–50 МГц (синус).

Высокоскоростной DMA и программируемая периферия (PIO) RP2040 управляют ЦАП DAC904; выход через быстрый ОУ LMH6702 после антизеркального фильтра 6-го порядка.

Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/oshwhub.com/picoawg

Схема и печатная плата

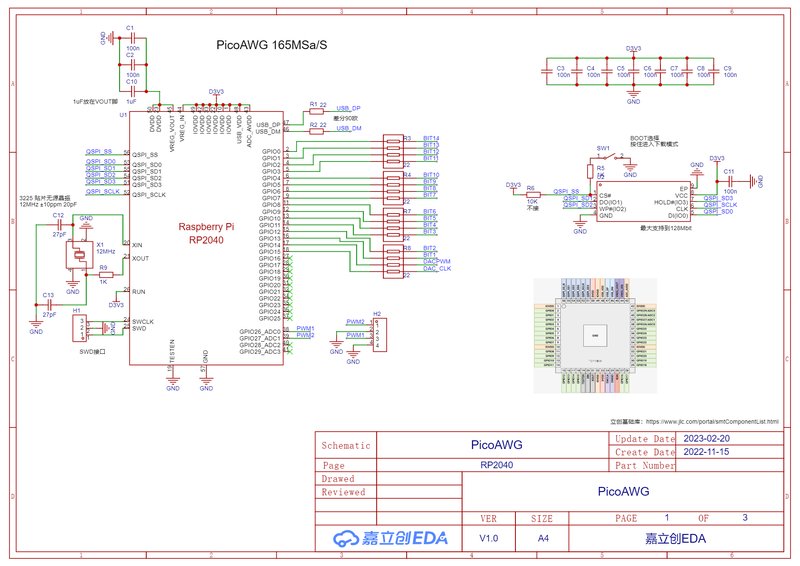

Схема

Файлы проекта · состав документации

Firmware .7zHTML

The upper computer .7zHTML
