Плата-переходник для M5StickS3
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- tanakamasayuki
- Лицензия
- CC0 1.0
Power
Источник
https://oshwlab.com/tanakamasayuki/m5sticks3-breakout
Лицензия: CC0 1.0 · атрибуция автора
Плата-переходник (breakout) для M5StickS3.
Верхний штыревой разъём расширен с 8 до 16 выводов в два ряда. Поскольку есть и функции управления питанием, плата выводит все выводы.
Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/tanakamasayuki/m5sticks3-breakout

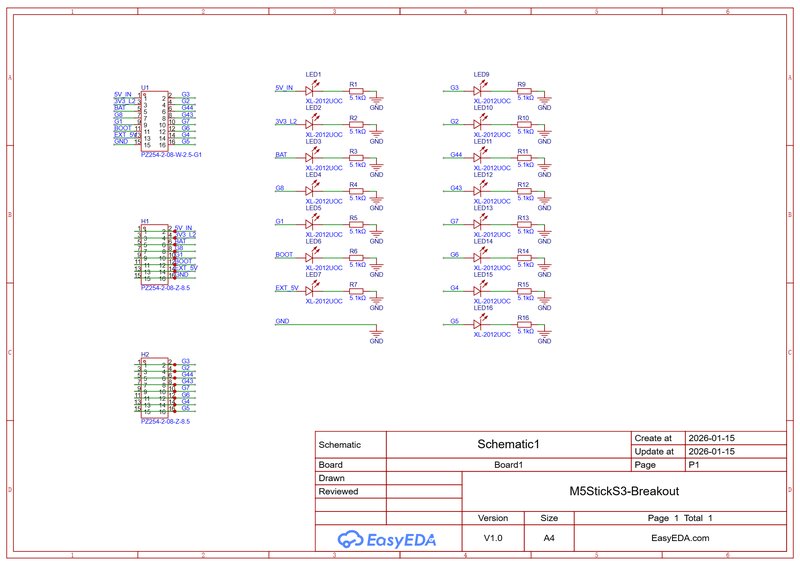

Схема и печатная плата
Файлы проекта · состав документации
M5StickS3-Breakout_PCB_Gerber.rarHTML
