Плата-переходник I²C для ЖК-дисплея 8×2 (16-контактный LCD, разъём Qwiic/STEMMA QT)
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- meera.hussien
- Лицензия
- MIT License
Источник
https://oshwlab.com/meera.hussien/8x2-lcd-i2c-breakout-board
Лицензия: MIT License · атрибуция автора

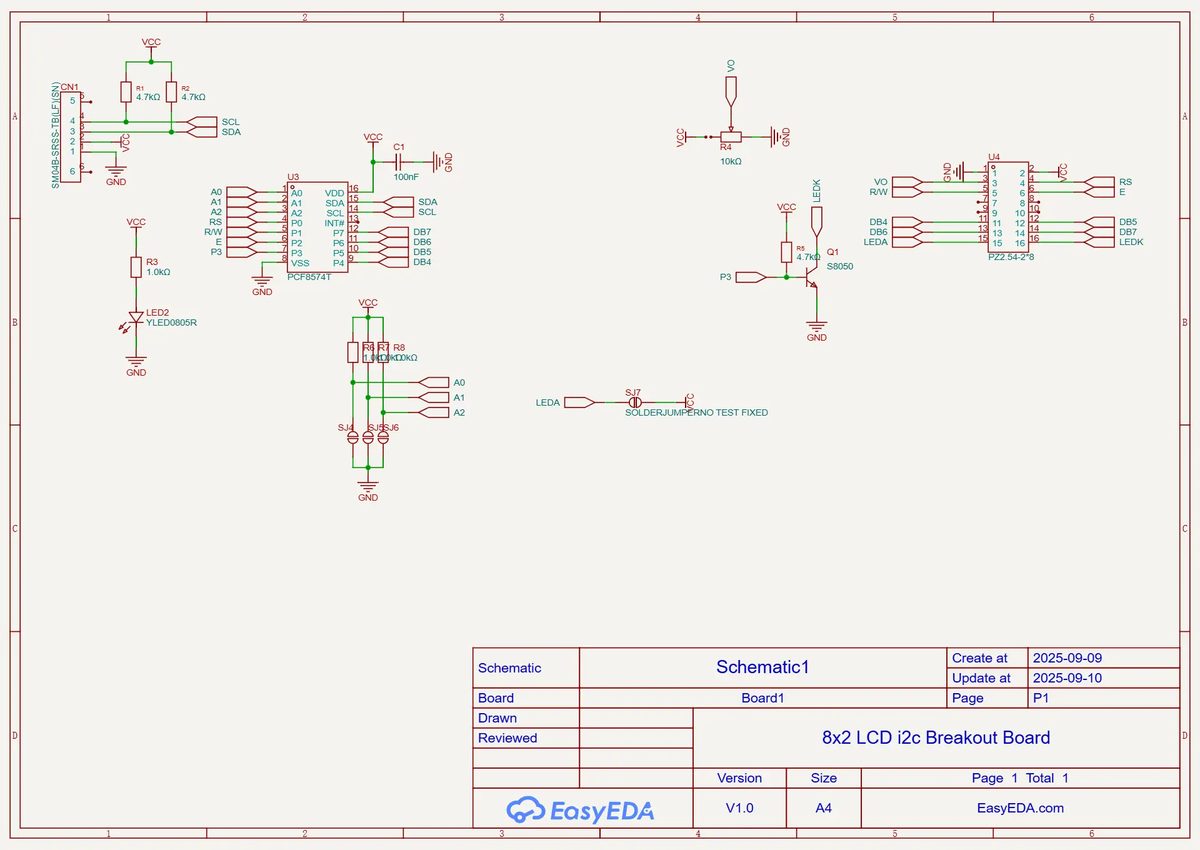

Модуль для превращения обычного символьного ЖК-дисплея 8×2 (16-контактного) в дисплей с интерфейсом I²C. Схема аналогична распространённым платам-конвертерам «LCD → I²C», но особенность этой платы — разъём Maker Port / Qwiic / STEMMA QT. Лицензия MIT.
Для проверки автор подключал плату к Maker Feather AIOT S3 и использовал стандартную библиотеку I²C LCD.
Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/meera.hussien/8x2-lcd-i2c-breakout-board
